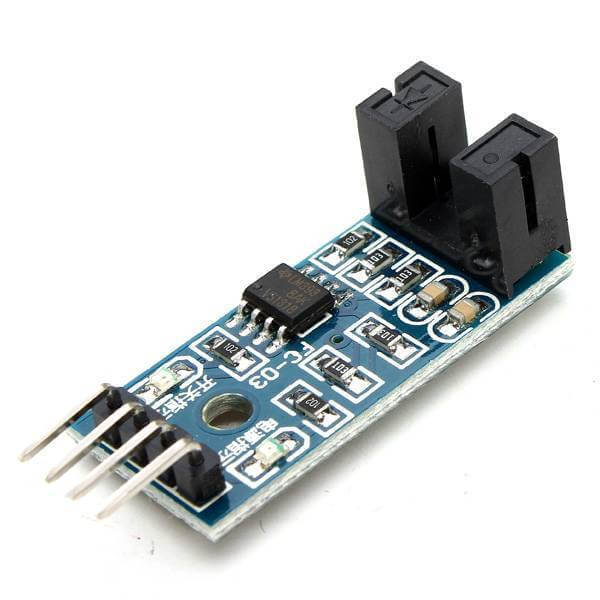

Датчик скорости вращения тахометр F249 FC-03 модуль Arduino AVR PIC

15.0

модель: F249 FC-03;
компаратор: LM393;
чувствительный элемент: оптическая пара;
ширина прорези межу оптической парой: 5 мм;
выход: цифровой, аналоговый;
напряжение питания: 3,3 – 5 В;
размеры: 30 х 15 х 14 мм;
вес: 3 г.

В наличии

Артикул: 00035 Категория:

Описание

Датчик скорости вращения F249 FC-03 используется в проектах на микроконтроллерах для измерения механических параметров движущихся частей различных механизмов. Датчик можно установить на шасси платформенной робототехники, чтобы считывать механические параметры.
Датчик F249 FC-03 может считывать: скорость вращения, частоту вращения, линейное перемещение, ускорение, отработанный ресурс двигателя. Некоторые из указанных параметров считываются не напрямую, а рассчитываются с помощью программ.
Чувствительным элементом модуля является оптическая пара. Это инфракрасный светодиод, направленный на фототранзистор в одном корпусе. Когда в прорезь между светодиодом и фототранзистором попадает объект, который не пропускает инфракрасное излучение, то фототранзистор закрывается. Когда фототранзистор закрыт, то на выходе высокий уровень цифрового сигнала. Оптическая пара (фотопрерыватель) модуля имеет прорезь шириной 5 мм.
Датчик F249 FC-03 имеет однорядную группу из четырех контактов:

  • VCC – напряжение питания;
  • GND – общий контакт;
  • D0 – цифровой выход;
  • A0 – аналоговый выход.

На плате датчика F249 FC-03 есть два зеленых светодиода: один горит, когда на модуль подается напряжение питания, второй – когда между светодиодом и фототранзистором нет объекта, который не пропускает инфракрасное излучение. Если объект, который не пропускает инфракрасное излучение, попадает в прорезь между светодиодом и фототранзистором, то второй светодиод гаснет до тех пор, пока объект не покинет прорезь.
Питание модуля F249 FC-03 осуществляется или от Arduino контроллера, другого микропроцессорного управляющего устройства, или от внешнего источника питания (блока питания батареи). Напряжение питания модуля 3,3 – 5 В.

Характеристики:

модель: F249 FC-03;
компаратор: LM393;
чувствительный элемент: оптическая пара;
ширина прорези межу оптической парой: 5 мм;
выход: цифровой, аналоговый;
напряжение питания: 3,3 – 5 В;
размеры: 30 х 15 х 14 мм;
вес: 3 г.
