Описание
Технические характеристики:

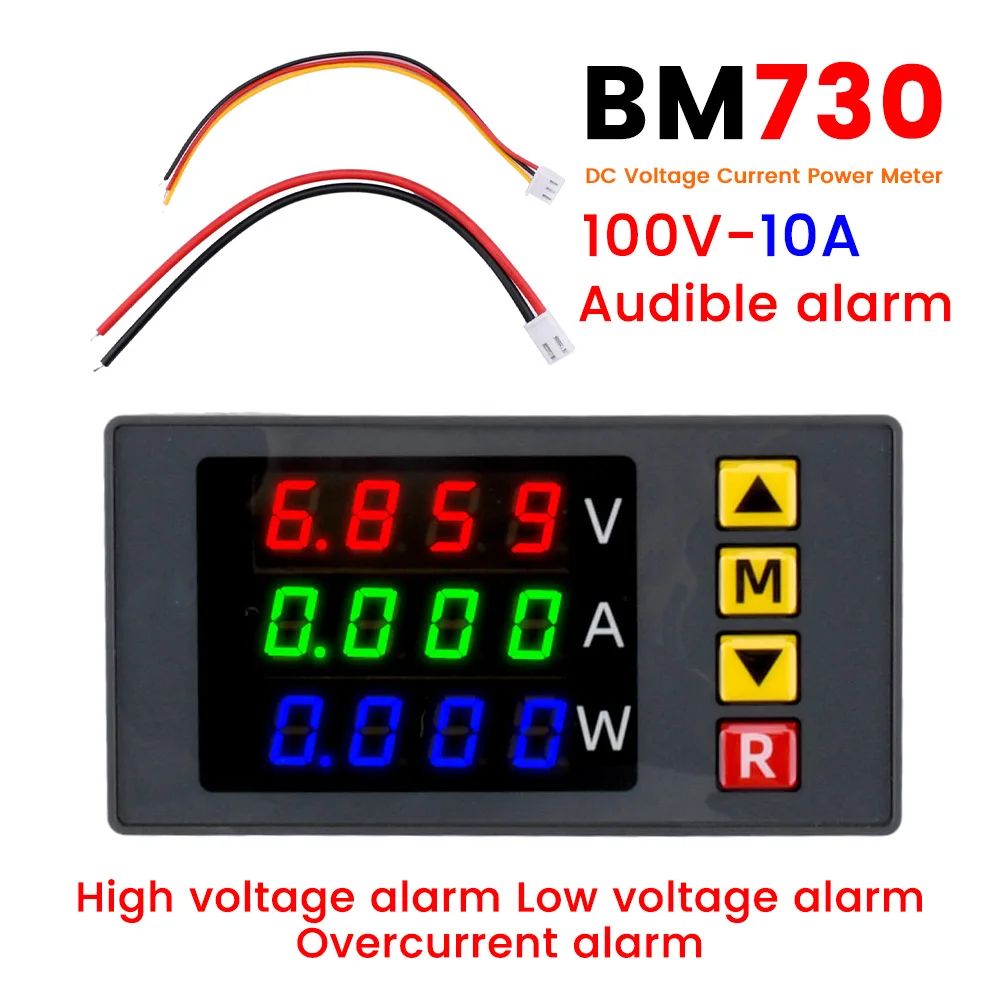

Название продукта: Измеритель мощности напряжения и тока BM730-10A со звуковой сигнализацией
Рабочее напряжение прибора: 7 ~ 30 В постоянного тока (не подавайте больше 25 Вольт)
Диапазон измерения напряжения: 0,000 ~ 100,0 В постоянного тока, погрешность ± 1,00 В, шаг 0,1 В.
Диапазон измерения тока: 0,000–10,00 А, погрешность ± 0,1 А, шаг 0,03 А.
Диапазон измерения мощности: 0,000 ~ 1000 Вт
Рабочее энергопотребление: около 20 мА
Точная настройка отображения напряжения: поддержка, шаг 0,1 В
Точная настройка текущего дисплея: поддержка, шаг 0,1 А
Звуковая сигнализация низкого напряжения: поддержка, 0,1 В ~ 99,9 В
Звуковая сигнализация высокого напряжения: Поддержка, 0,1 В ~ 100,0 В
Звуковая сигнализация перегрузки по току: поддержка, 0,1 А ~ 10,00 А
Функция включения и выключения экрана: поддержка, управление только цифровым индикатором, не влияет на включение и выключение цепи.
Размер продукта: 79,3×42,1×26,2 мм.
Установочное отверстие: 71,7×39,1 мм.

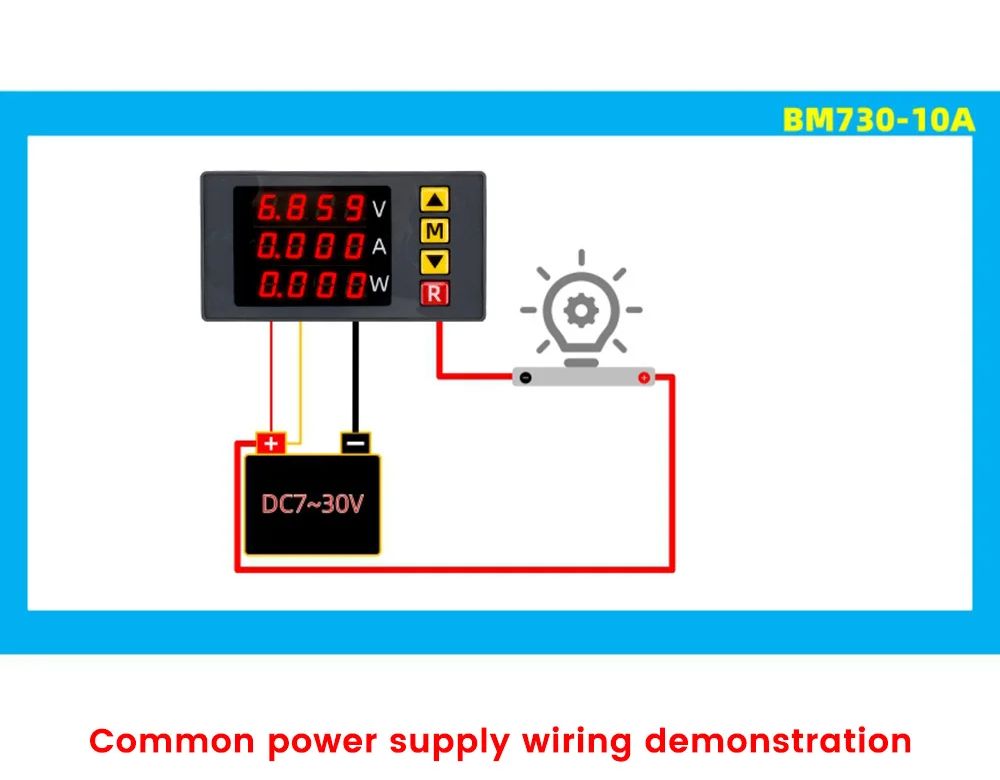

Введение в определение провода:
XH-2.54-3P красный, черный и желтый провод (тонкий провод, общая длина: 155 мм)
Тонкий красный провод: положительный полюс рабочего источника питания не может быть подключен к источнику питания выше 30 В.
Тонкий черный провод: отрицательный полюс рабочего источника питания и толстый черный провод не нужно подключать при совместном использовании источника питания.
Тонкий желтый провод: линия измерения напряжения, подключенная к положительному полюсу источника питания испытательной схемы.
VH-3.96-2P толстые красный и черный провода (общая длина толстого провода: 165 мм), испытательная линия тока
Толстый провод параллельного шунтирующего сопротивления не может быть напрямую подключен к полюсам источника питания и будет закорочен!
Толстый красный провод: положительный полюс проверки тока, натянутый на отрицательном конце нагрузки, подключите прерванную линию после первого разрыва!
Толстый черный провод: отрицательный полюс проверки тока, подключен к отрицательному полюсу источника питания, подключен к прерванной линии после первого разрыва!
В комплект поставки входят:
1 * цифровой измеритель мощности тока напряжения
1*XH-2.54-3P Красный, черный и желтый провод
1*VH-3.96-2P Грубый красный и черный провод
