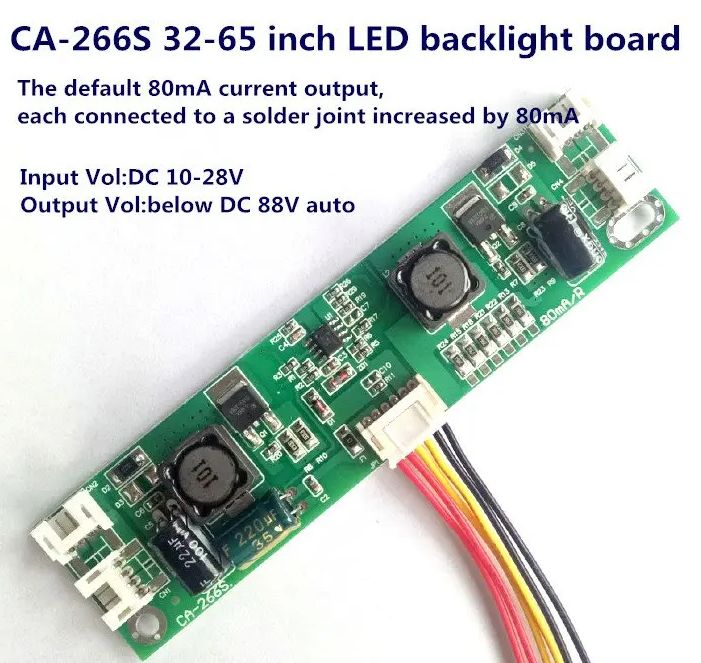

Инвертор светодиодный универсальный ca-266s 32-65 дюймов LED ТВ

Универсальный мощный инвертор для светодиодной подсветки применяется для питания LED подсветки в телевизорах и мониторах, а так же в мощных декоративных осветительных приборах.

Параметры инвертора:

Модель: ca-266s
Размер платы: 120мм х 30мм
Напряжение питания инвертора: 10 В …… 28 В
Напряжение питания светодиодов: до 88 В
Напряжение на выходе устанавливается автоматически в зависимости от установленного тока.
Ток питания светодиодов: 80-480 мА (устанавливается перемычками)
Подходит для подсветки больших размеров: 24-65 дюймов

Установка тока:
Ток изменяется перемычками на резисторах R22, R21, R18, R15, R24 и R13, по умолчанию ток 80 мА (перемычка на R13 уже стоит ), далее каждая перемычка + 80мА на выходе.

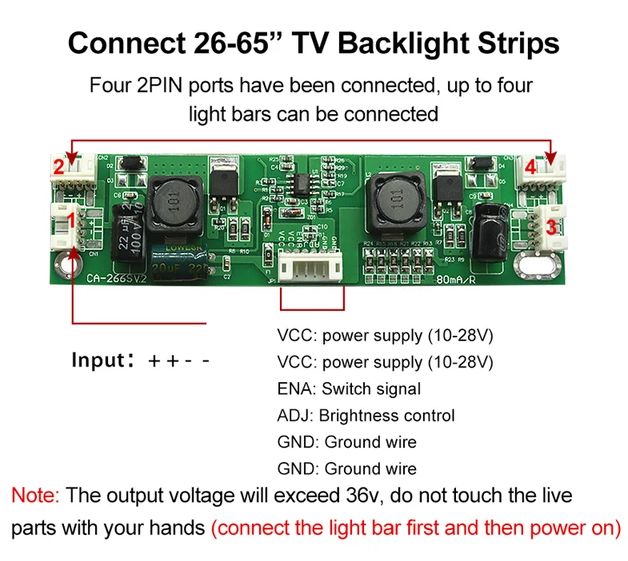

Подключение:

разъем J1 (JP1)
1 и 2 выводы VCC: + питания 10-28 вольт,
3 вывод ENA: сигнал ON/OFF при необходимости можно замкнуть на плюс питания,
4 вывод ADJ: сигнал регулировки яркости (можно не подключать)
5 и 6 выводы: общий провод (масса)

Разъемы CN1, CN2 – соединены паралельно , это выход канала 1
Разъемы CN3, CN4 – соединены паралельно , это выход канала 2

Не обязательно использовать оба канала, можно использовать только один любой канал на выбор, при этом второй отключится сам как только увидит что нагрузка не подключена (снизит напряжение до VCC)
