Набор для сборки интеллектуальной следящей линии D2-5 — это наиболее широко используемый в школах набор для обучения студентов знаниям о механической конструкции, навыкам работы с электронными компонентами, принципам работы датчиков, автоматическому управлению, навыкам пайки и т. д.

Особенности:

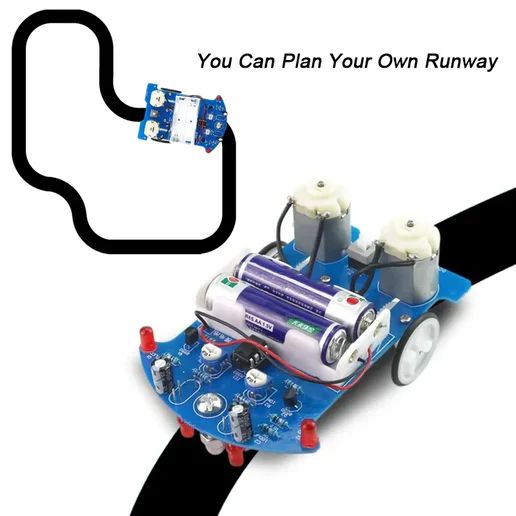

На белом поле есть чёрная полоса шириной 16 мм. Этот автомобиль для слежения может автоматически двигаться по чёрной полосе.
Независимо от того, как изогнута полоса, автомобиль может двигаться автоматически. Все мы знаем, что отражательная способность различается в зависимости от того, на какой объект направлен источник света — белый или чёрный. Здесь мы используем источник красного света.
Свет отражается от земли и попадает на фоторезистор. Определив сопротивление фоточувствительного резистора, можно определить, движется ли автомобиль по белой зоне.
Если обнаружена чёрная полоса, то автомобиль изменит направление движения, двигатель замедлится или даже остановится, а красный светодиод на передней панели выключится. Ведите автомобиль в противоположном направлении, чтобы он всегда двигался по взлётно-посадочной полосе.
Характеристики:

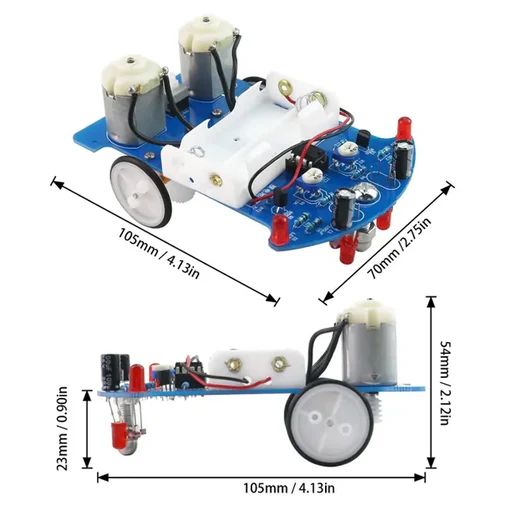

Размер печатной платы: 104x72x1,6 мм
Размер для установки: 104x72x55 мм
Рабочее напряжение: 3 В
Вес: 68 г

Пайка Интеллектуальных Автомобильных Комплектов для отслеживания D2-5
Введение: Пайка Интеллектуальных автомобильных Комплектов для отслеживания D2-5

Введение

Способы работы

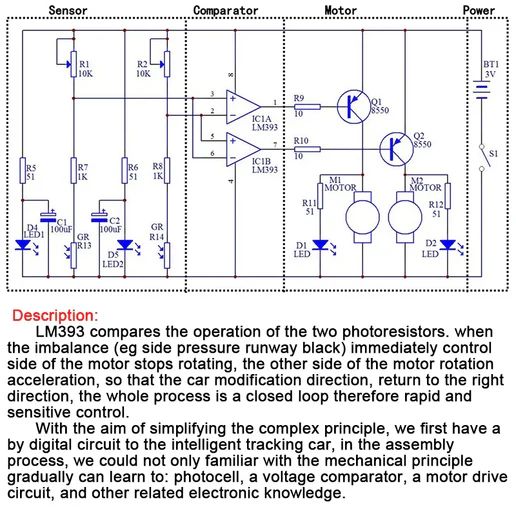

На белом поле есть чёрная полоса шириной 16 мм, и наш автомобиль-путеводитель может автоматически двигаться по этой чёрной полосе. Независимо от того, как изгибается полоса, автомобиль может автоматически искать путь. Здесь мы используем красный светодиод в качестве источника света. Свет отражается от земли и попадает на фоторезистор. По изменению сопротивления фоточувствительного резистора можно определить, движется ли автомобиль по белой зоне. При обнаружении чёрной полосы автомобиль изменит направление движения, а двигатель с этой стороны замедлит ход или даже остановится, а зелёный светодиод на передней панели погаснет. Затем автомобиль поедет в противоположном направлении, чтобы убедиться, что он всегда движется вдоль полосы.
Шаг 1: Обзор комплектов для трековых автомобилей

1>. Модель: D2-5
2>. Название: Набор для сборки интеллектуального автомобиля D2-5
3>. Размер печатной платы: 104*72*1,6 мм
4. Размеры для установки: 104*72*55 мм
5>. Рабочее напряжение: 3 В

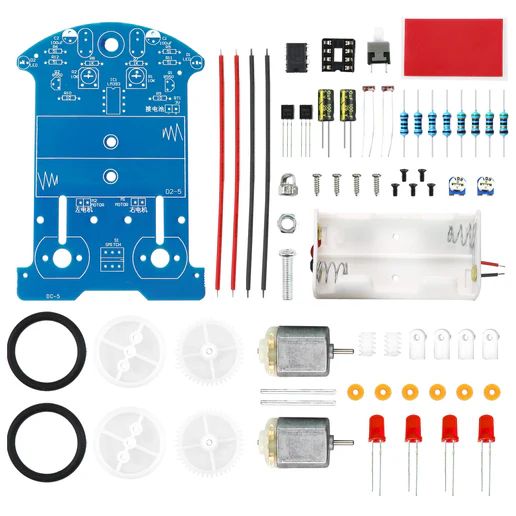

Шаг 2: Список и описание компонентов
1>. 1шт LM393 DIP-8
2>. 1 шт. Разъем IC DIP-8
3>. электролитический конденсатор 2шт 100 мкФ
4>. потенциометр 2шт 10K
5>. сопротивление металлической пленки 4шт 51 ом
6>. сопротивление металлической пленки 2шт 1K
7>. сопротивление металлической пленки 2шт 10 ом
8>. Фоторезистор 2шт.
9>. красный СВЕТОДИОД 2шт 5 мм
10>. белый СВЕТОДИОД 2шт 5 мм
11>.2шт TO-92 S8550
12>. самоблокирующийся переключатель 1шт 6*6
13>. двигатель постоянного тока 2шт.
14>. колесо из 2шт.
15>. шины 2шт.
16>. ось 2шт
17>. прокладка 6шт (несущественная)
18>. 4шт Трехсторонняя втулка
19>. шестерня из 2шт
20>. червь 2шт.
21>. винт 4шт
22>. винт двигателя 4шт (черный)
23>. винт для колес 1pcs Mecanum
24>. 1 шт. Гайка для колес из Мекана
25>. завинчивающаяся Крышка для колес 1pcs Mecanum
26>. кабель 4шт 6 мм
27>.1 шт. Чехол для батареек AA*2 (не показан на картинке)
28>. печатная ПЛАТА 1шт

1.1 Установите металлоплёночный резистор, разъём DIP-8P, самоблокирующийся переключатель, потенциометр, S8550, электролитический конденсатор, красный светодиод 5 мм на печатной плате в соответствии с маркировкой на печатной плате.
1.1.1 Обратите внимание на направление установки микросхемы.
1.1.2 Для облегчения отладки не устанавливайте микросхему LM393 временно.
1.2 Установите механическое колесо
1.2.1 Монтажная плата устанавливается спереди. В отверстие вставляются опорные болты ролика, затягиваются гайки, вкрученные в ролик, и, наконец, устанавливается и затягивается сам ролик.
1.3 Установите фоторезистор и белый светодиод на обратной стороне печатной платы.Но, пожалуйста, убедитесь, что расстояние между верхней частью механического колеса (верхней частью крышки винта) и фоторезистором/светодиодом составляет около 5 мм.
1.4 Установите батарейный отсек.
1.5 Тест.
1.5.1 Установите 2 батарейки AA.
1.5.2 Нажмите на переключатель. Если горят 2 белых светодиода, установка выполнена успешно. Если светодиоды не горят, проверьте сварку. Обратите внимание на направление светодиода и других компонентов и проверьте пайку.

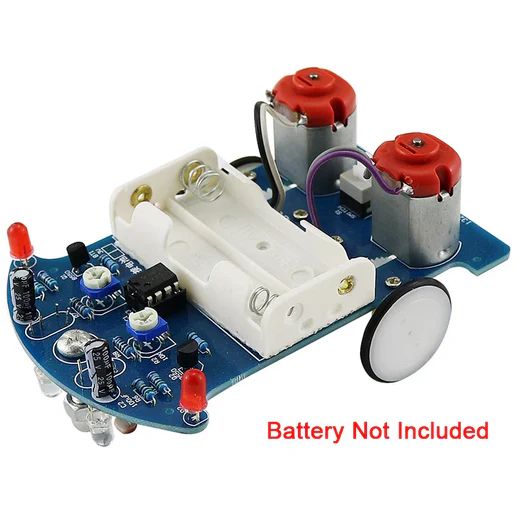

Шаг 5: Завершена пайка и протестирован автомобиль
3.1 Включите питание. Если двигатель не работает, проверьте резистор S8550 или 10 Ом.
3.2 Установите LM393 (обратите внимание на направление микросхемы).
Шаг 6: Вы получаете прекрасный умный гоночный автомобиль в подарок для детей!!!

Теперь мы завершили все этапы пайки и получаем этот прекрасный умный трековый автомобиль!!!
