Описание

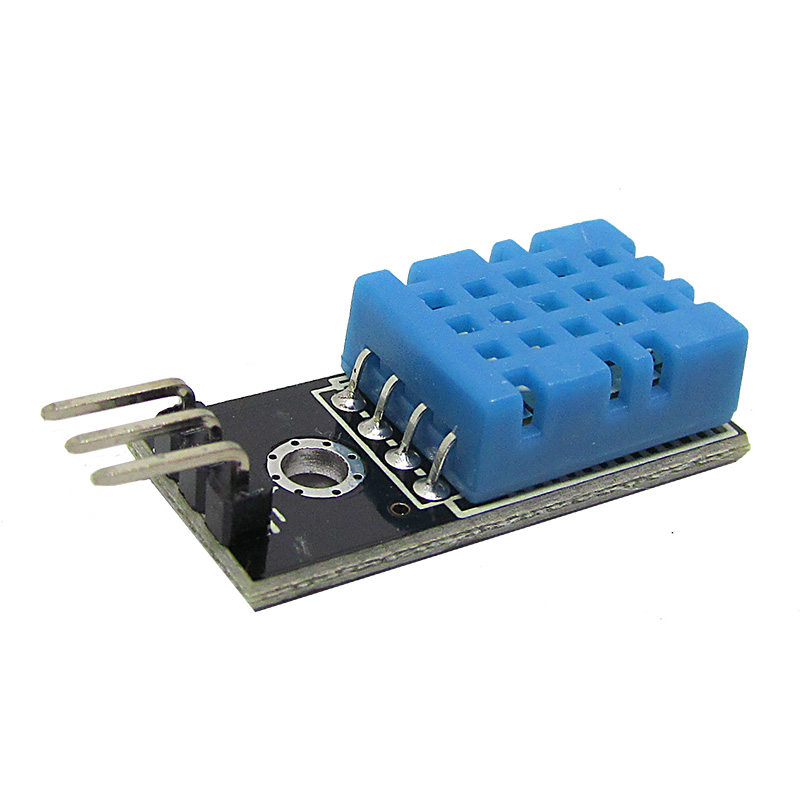

Датчик DHT11 популярный датчик, который служит для замеров температуры и относительной влажности окружающей среды. Данный модуль может использоваться в системе “умный дом”, в создании проектов, связанных с параметрами погоды, или в бытовых проектах. Датчик не обладает быстродействием и точностью, но сенсор часто используют в своих первых проектах в среде Arduino, из-за его простоты в использовании.

Основой для датчика служат: термистор и гигрометр. Помимо двух датчиков, в модуль встроен АЦП в виде микроконтроллера (8-бит), который необходим для преобразования аналоговых значений влажности и температуры в цифровые сигналы.
Датчик подключается к плате Arduino или другим микроконтроллерным устройствам с помощью 3 выводов (VCC, GND, S). На плате модуля датчика DHT11 уже встроены компоненты, которые упрощают подключение к Arduino. Для подключения, необходимо подать напряжение на выход VCC от внешнего источника питания или микроконтроллерного устройства и подключить общий выход модуля GND, а для передачи цифрового сигнала подключить контакт S к цифровому порту Arduino.

Комплект состоит из платы модуля датчика влажности и температуры DHT11 и 3 штук проводов (мама-мама)

Напряжение питания, В 3 … 5,5

Точность определения влажности, %20 … 90

Точность определения температуры, °C 0 … 50

Максимальная частота опроса, Гц 1

Потребляемый ток, мА 0,5 … 2,5

Размеры модуля, мм15,5 x 12 x 5,5
