Описание

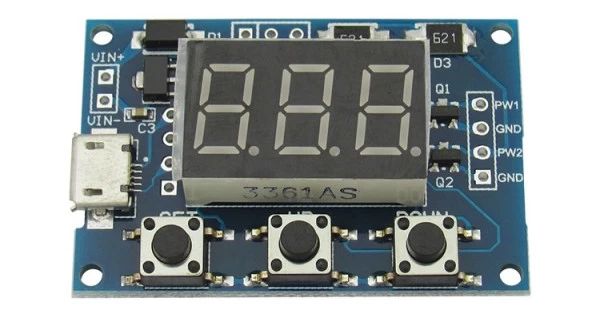

Двухканальный генератор сигналов ШИМ (PWM Signal Generator) с LED дисплеем способен генерировать прямоугольный сигнал, который обеспечит регулировку яркости или регулировку скорости двигателя(через драйвер двигателя), Им можно управлять через UART TTL (контакты TXD и RXD GND).

Основные характеристики:
Рабочее напряжение: 5-30 В, поддержка питания от micro USB 5В
Диапазон частот: 1 Гц ~ 150 кГц
Точность частоты: ± 2%
Выходной ток: <30 мА Выходная амплитуда: та же, что и входное напряжение, или может независимо изменяться от 5 В до 30 В с входа внешнего источника питания Диапазон рабочих температур: -30~+70° Настройка и установка Модуль имеет 3 кнопки SET, UP, DOWN Коротким нажатием клавиши SET можно сместить 4 значения параметров (FR1: частота ШИМ1; dU1: рабочий цикл ШИМ1; FR2: частота ШИМ2; dU2: рабочий цикл ШИМ2); перед переключением будет мигать соответствующее имя параметра Нажмите кнопку UP (ВВЕРХ), DOWN (ВНИЗ), чтобы изменить текущее значение параметра. У каждого из каналов есть преднастройка диапазонов частоты 3-х типов, длительное нажатие кнопки SET используеться для переключения, рабочий цикл 3-х частот одинаковый (XXX: 1 Гц ~ 999 Гц; XX.X: 0.1Khz ~ 99.9Khz; X.X.X.: 1kHz ~ 150кГц,) Для настройки через UART, подсоедините его к TTL последовательному порту (TXD, RXD, GND) Параметры UART: 9600 bps Data bits: 8 Stop bit: 1 Check digit: none Flow control: none Установка частоты: "S1FXXXT":set PWM1 frequency as XXX HZ (001~999) "S1FXX.XT":set PWM1 frequency as XX.X KHZ (00.1~99.9) "S1F:X.X.X.T":set PWM1 frequency as XXX KHZ (0.0.1.~1.5.0.) "S1":PWM1 "S2":PWM2 "F":frequency "D":duty cycle "T":stop sign bit Установка скважности: "S1DXXXT":set PWM1 duty cycle as XXX；(001~100) "S2DXXXT":set PWM2 duty cycle as XXX；(001~100) Setting successfully back:DOWN Setting unsuccessfully back:FALL
