Описание

ВНИМАНИЕ!!! Питание датчика 3,3 Вольта

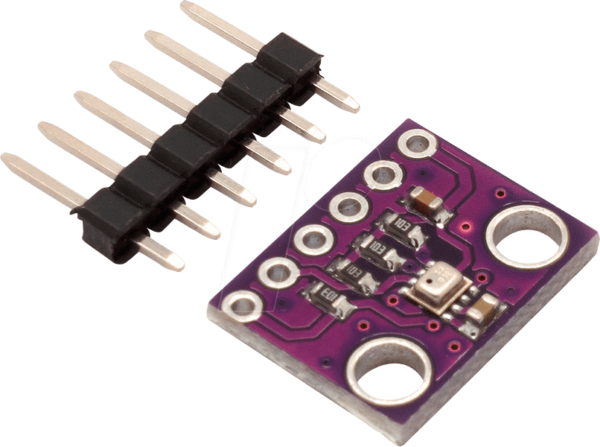

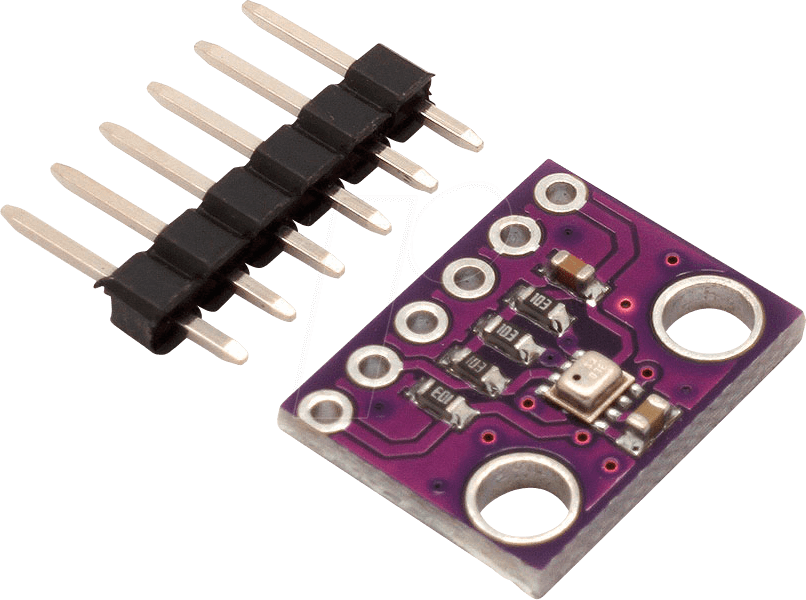

Модуль RKP-GY-BMP280-3.3 на микросхеме BMP280 это цифровой датчик атмосферного давления (барометр) и температуры для совместного использования с устройствами, использующими платформу ARDUINO (Ардуино).

• В основе модуля GY-BMP280-3.3 заложен чип компании BOSH BMP280, использующий пьезорезистивный метод.
• Модуль GY-BMP280-3.3 – это прецизионный датчик для измерения атмосферного давления с точностью ± 1 гПа и температуры с точностью ± 1 °C. Кроме этого с помощью преобразования данных о давлении можно определить высоту. Таким образом, цифровой модуль атмосферного давления и температуры RKP-GY-BMP280-3.3 может использоваться и как высотомер с точностью измерения ± 1 м.
• Модуль цифрового барометра-термометра часто используется в полетных контроллерах (мультикоптерах, квадрокоптерах, воздушных шарах, зондах, дельтапланах). А так же в составе самостоятельного высотомера или вместе с прибором ГЛОНАСС, GPS для уточнения высоты и в приборах отслеживающих погоду.
• Модуль GY-BMP280-3.3 имеет интерфейсы I2C и SPI, так что без проблем подключается к любой платформе из семейства Ардуино.
• Каждая микросхема BMP280 проходит калибровку на заводе-изготовителе. В результате калибровочные коэффициенты записываются в ПЗУ.
• Версия BMP280 является обновленной версией семейства микросхем BMP085/BMP180/BMP183. Микросхема BMP280 имеет низкое энергопотреблением, улучшенную температурную стабильность и разрешение АЦП до 20 бит для температуры и давления.
• Алгоритм работы датчика не изменился. Считываются калибровочные коэффициенты и данные датчиков. Затем, по указанным в документации формулами, вычисляются реальные показатели температуры, давления и высоты.
  Датчик может измерять атмосферное давление с различной точностью. Требуемая точность измерения сообщается датчику микроконтроллером. Важно правильно задать задержку в программе перед чтением регистров данных.

  BMP280 имеет три режима работы – Normal, Forced и Sleep.
  В режиме Normal – в соответствии с настройками датчик периодически выполняет измерения. Значение пропускает через цифровой фильтр и Вам остается только считывать данные, когда Вам удобно.
  В режиме Forced – датчик выполняет измерения один раз по команде. То есть, дали команду на измерение, подождали, считали значения, датчик перешел в спящий режим..
  В режиме Sleep – режиме сна, датчик переходит в режим минимального потребления.

  Характеристики GY-BMP280-3.3
  Напряжение питания: 3.3 В
  Потребляемый ток: 2.7 мкА при скорости опроса 1 Герц
  Шум: 1.3 Па
  Диапазон измерения давления: от 300 до 1100 гПа (от -500 от +9000 метров над уровнем моря)
  Точность измерений при 25°С: ±0.12 гПа (что эквивалентно разности высот ±1 м)
  Абсолютная точность: ±1 гПа
  Диапазон измерения температуры: от -40 до +85 °C
  Точность измерения температуры: ± 1 °C
  Интерфейсы: I2C (до 3.4 МГц) и SPI (3 и 4, до 10 МГц)
  Размер: 11.5 х 15 мм
