Описание
Модуль TDA8932 является высококачественным, одноканальным усилителем низкой частоты D-класса. На сегодняшний день применение импульсных усилителей звуковых частот сильно расширилось. Благодаря этому данный модуль можно использовать в динамиках, домашнем кинотеатре, автомобильных колонка и т.д. Плата усилителя обладает небольшими размерами и широким диапазоном напряжения питания, поэтому её также можно применять в портативных колонках.
Модуль спроектирован на микросхеме TDA8932. Микросхема имеет 32 вывода и выполнена в корпусе «SO32». TDA8932 является мощным усилителем класса D. Микросхема имеет DMOS (Diffusion Metal Oxide Semiconductor) транзисторы, которые работают в роли выходных ключей. Номинальная мощность усилителя составляет 35 Вт при нагрузке сопротивлением 8 Ом. Максимальная выходная сила тока модуля составляет 8 А. Частота преобразования модуля 320 кГц, что обеспечивает крайне малый коэффициент искажений (меньше 0,1%). КПД модуля составляет более 90%. Благодаря всем этим достоинствам усилителя, он способен производить хорошее качество звука.
Плата усилителя TDA8932 имеет 6 выводов:
| IN+: | входной сигнал |
| IN-: | общий провод подключённого устройства |
| OUT+: | выходной сигнал |
| OUT-: | общий провод динамика |
| POWER+: | напряжение питания усилителя |
| POWER-: | «земля» |
Подается питание от блока питания или другого внешнего источника питания. Диапазон напряжения питания усилителя составляет от 10 до 30 В, но рекомендуется подавать от 12 до 24 В.
Технические характеристики усилителя:
| Микросхема | TDA8932 |
| Напряжение питания, В | 10 – 30 |
| Класс усиления | D |
| Потребляемый ток, мкА | 195 |
| Выходная мощность, Вт | 35 |
| Рабочий диапазон чаcтот, кГц | 0,02 … 20 |

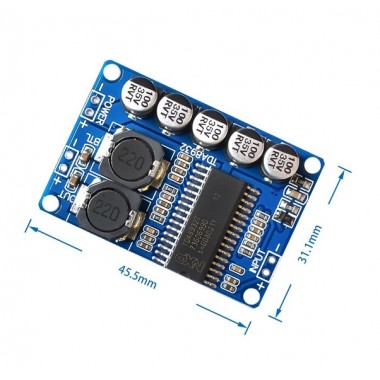

| Размеры модуля, мм | 45 х 30 |
