Набор для сборки FM-стереорадиоприемника 76-108 МГц своими руками. Модуль беспроводного FM-радиоприемника с частотной модуляцией. Проект для практики пайки
Примечание
1. Это радиоприемник. Если радиосигнал не принимается, будет слышен белый шум. Вам необходимо отрегулировать режим приема радиоприемника, нажав на кнопку.
2. Не используйте его в среде с помехами, иначе будет много белого шума.
3. Частоту можно регулировать. Сигнал на каждой частоте может быть сильным или слабым. Если сигнал относительно слабый, эта частота не воспроизводится четко.
4. Есть ли шум в гарнитуре? Если есть шум, радиостанция может не найтись.
5. Рекомендуется не использовать его в условиях помех. Вы можете попробовать использовать его на улице. Сигнал в помещении легко подвержен помехам.
Комплект для самостоятельной сборки FM-стереорадиомодуля с регулируемым диапазоном 76–108 МГц, беспроводной приемник, 3 В постоянного тока
1. Введение:

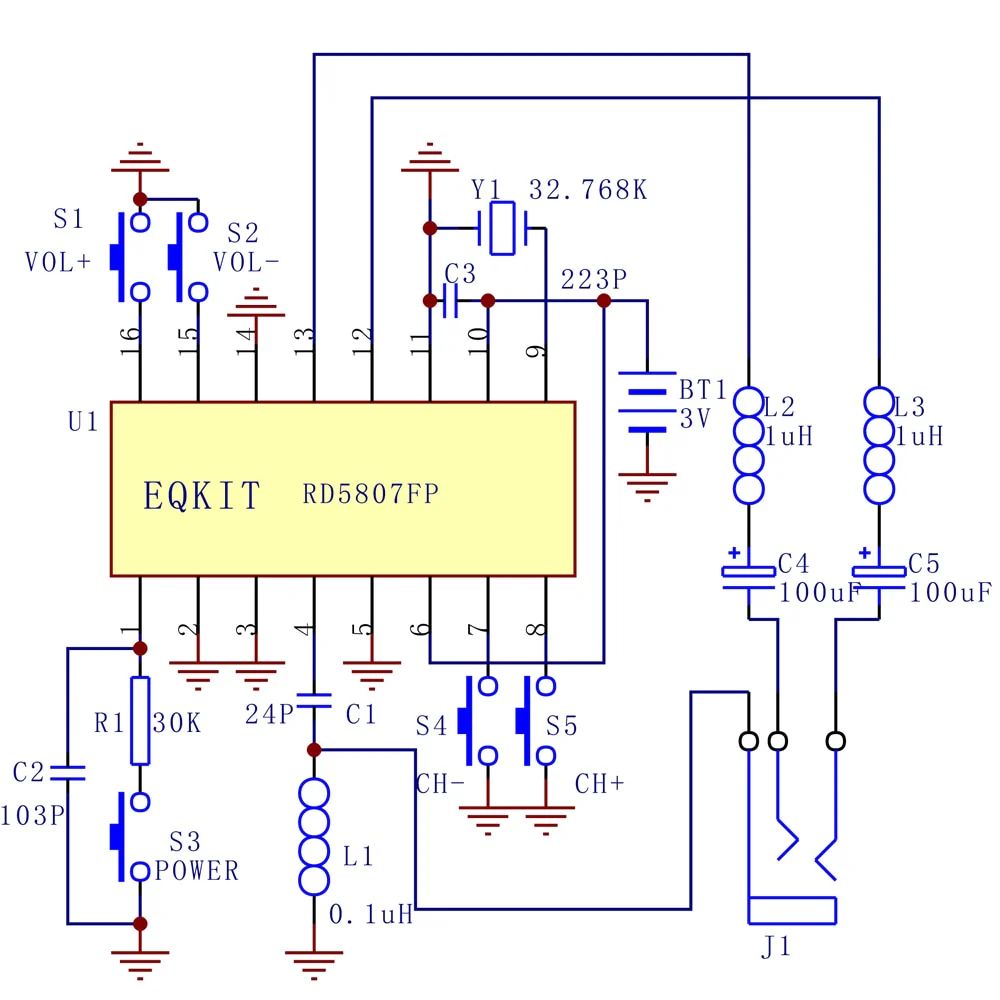

Схема радиоприемника типа YFM-2 очень проста. Общее количество компонентов не превышает 19. Несмотря на небольшое количество компонентов, в комплект входят два типа компонентов: SMD и DIP, которые подходят для новичков и друзей, желающих попрактиковаться в пайке SMD-компонентов.
2. Особенности:
1. Встроенная цифровая схема автоматической регулировки усиления (AGC)
2. Поддержка глобального частотного диапазона 76–108 МГц
3. Ручная пайка своими руками
4. Простота и удобство в эксплуатации
5.Поддержка функции памяти радиосигнала
3.Параметры:
1.Название товара: FM Стерео радиомодуль DIY Kit
2.Режим товара: YFM-2
3.Рабочее напряжение: 3 В постоянного тока
4.Рабочий ток: 19 мА
5.Рабочая частота: 76-108 МГц
6.Выходное сопротивление: 32 Ом
7.Рабочая температура: -40 ℃ ~ 85 ℃
8. Рабочая влажность: 0%~95% относительной влажности
9. Размер (установленный): 57*32*20 мм
4. Применение:
1. Обучение навыкам пайки
2. Студенческая школа
3. Производство своими руками
4. Дизайн проекта
5. Электронные соревнования
6. Выпускной дизайн
7. Коллекция поделок
8. Украшение дома
9. Коллекция сувениров
5. Советы по установке:
1. Сначала пользователю необходимо подготовить паяльный инструмент.
2. Пожалуйста, будьте терпеливы, пока установка не будет завершена.
3. В комплект входит набор для самостоятельной сборки.Пользователь должен завершить установку самостоятельно.
4. Паяльник не должен долго соприкасаться с компонентами (1,0 секунды), иначе это приведёт к их повреждению.
5. Обратите внимание на полярность компонентов.
6. Категорически запрещается короткое замыкание.
7. Устанавливайте сложные компоненты в первую очередь.
8. Убедитесь, что все компоненты установлены правильно и в нужном месте.
9. Настоятельно рекомендуется ознакомиться с руководством по установке перед началом установки!!!
6. Этапы установки

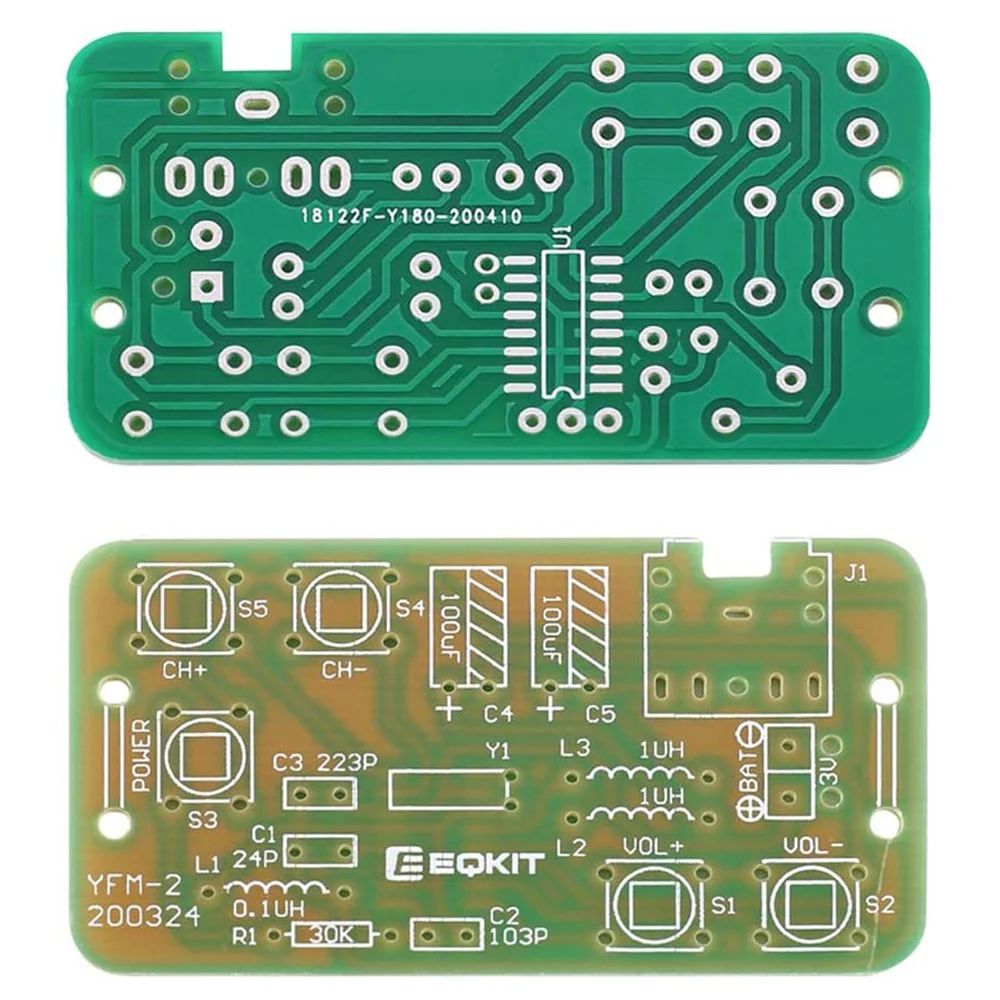

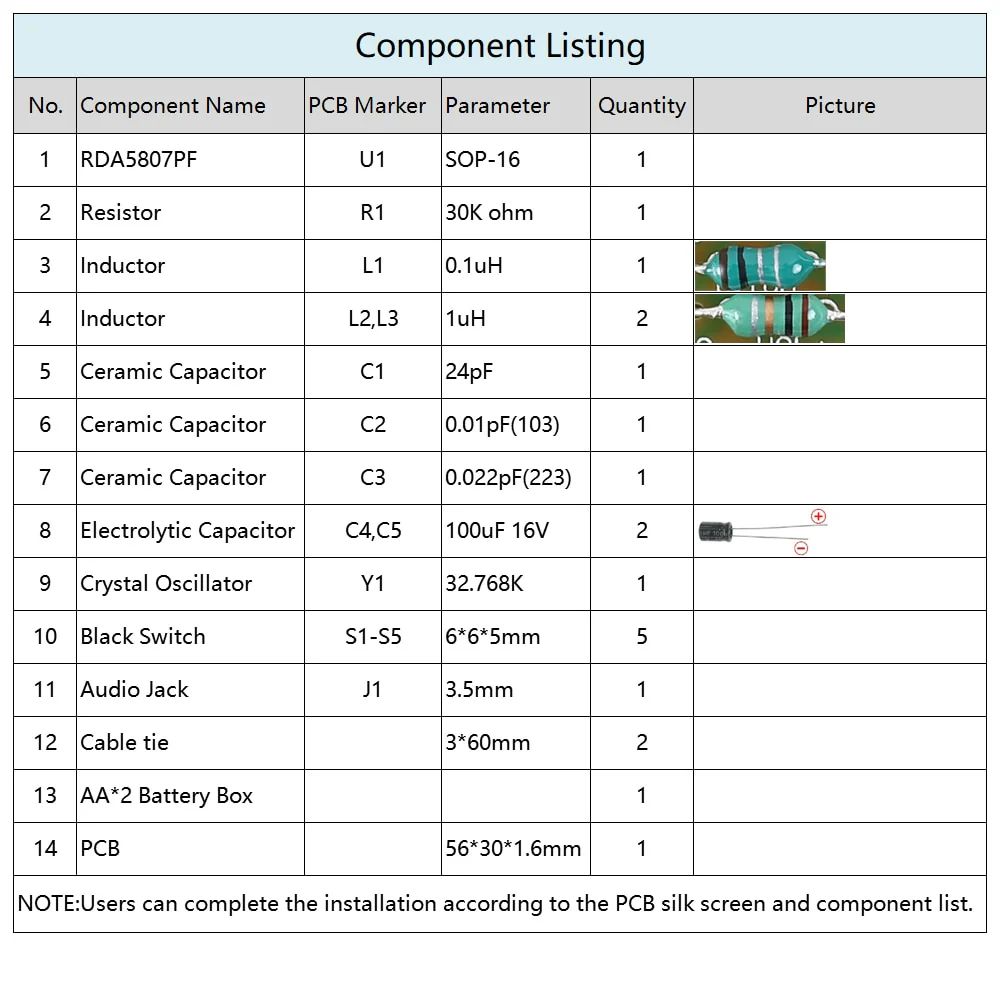

1. Шаг 1: Установите 1 шт. SOP-16 RDA5807PF в U1. На одном из углов микросхемы есть точка, а на печатной плате — прямоугольная площадка, на которую можно установить вывод 1 микросхемы.Эти две метки соответствуют друг другу и используются для указания направления установки микросхемы.
2. Шаг 2: Установите 1 резистор на 30 кОм в R1.
3. Шаг 3: Установите 1 катушку индуктивности на 0,1 мкГн в L1.
4. Шаг 4: Установите 2 катушки индуктивности на 1 мкГн в L2, L3.
5. Шаг 5: Установите 1 кварцевый генератор на 32,768 кГц в Y1.
6. Шаг 6: Установите 1 керамический конденсатор на 24 пФ в C1.
7. Шаг 7: Установите 1 керамический конденсатор на 0,01 пФ (103) в C2.
8. Шаг 8: Установите 1 керамический конденсатор на 0,022 пФ (223) в C3.
9. Шаг 9: Установите 5 переключателей 6*6*5 мм в S1-S5.
10. Шаг 10: Установите 1 электролитический конденсатор 100 мкФ 16 В в C4, C5. Обратите внимание на положительный и отрицательный полюса. Более короткий вывод — это отрицательный полюс.
11. Шаг 11: Установите 1 аудиоразъем 3,5 мм в J1.
12. Шаг 12: Подключите батарейный блок.Обратите внимание на полярность.
13. Шаг 13: Закрепите батарейный блок с помощью кабельной стяжки.
14. Шаг 14: Подключите к источнику питания и наслаждайтесь эффектом.
В комплект входит:

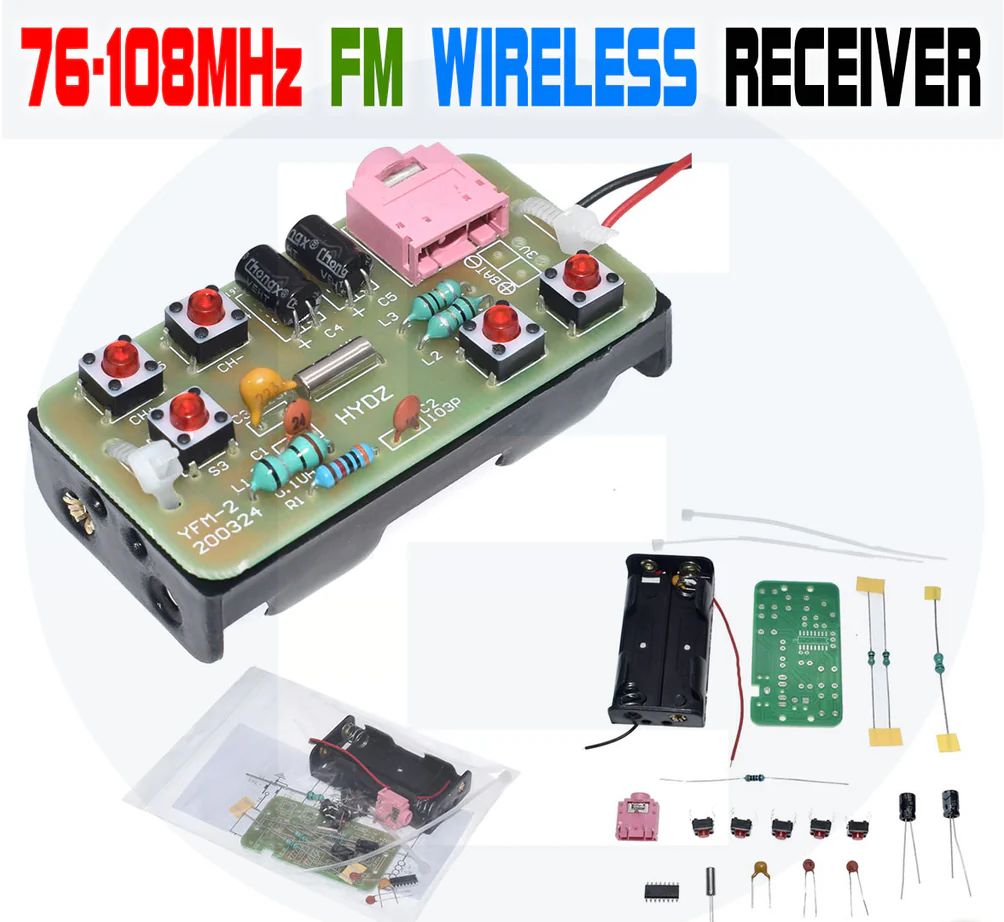

1 x комплект для сборки FM-стереорадиоприёмника 76–108 МГц RDA5807PF
Мы не предоставляем техническую поддержку. Пожалуйста, убедитесь, что вы ознакомились с продуктом перед покупкой.
