Описание

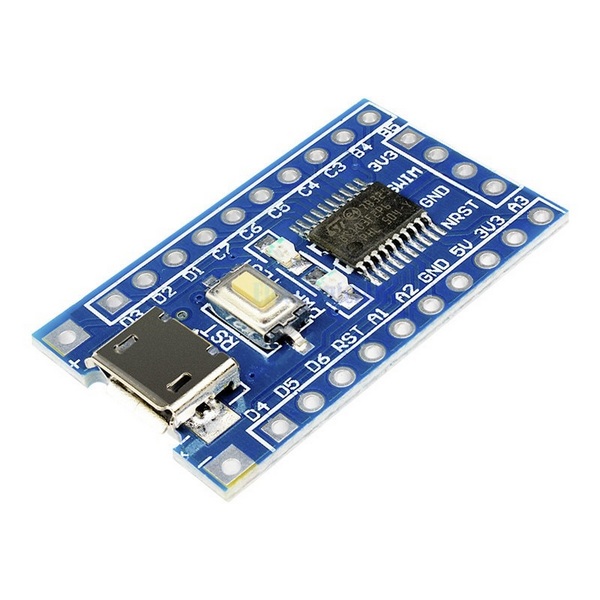

Плата разработчика минимальной конфигурации с 8-битным микроконтроллером семейства STM8 STM8S103F3P6. На плате собраны все необходимые минимальные элементы для начала работы с данным семейством микроконтроллеров. Для программирования контроллера необходимо применение программатора ST-Link. Удобное размещение выводов позволяет применять ее с беспаечными макетными платами и программировать не вынимая ее из макетной платы.

В последней партии плат вывод GND разъёма подключения программатора не соединен с общим проводом контроллера. Необходимо соединить перемычкой контакты GND разъёма программатора с любым другим контактом GND.



Характеристики:

• Модель: STM8S103F3P6
• Ядро: STM8
• Режим отладки: SWIM
• Рабочая частота: 16 МГц
• Память программ: 8К
• Оперативная память: 1К
• Память данных EEPROM: 640 байт
• Напряжение питания: 2.0-3.6 В
• Кварцевый резонатор: отсутствует
• Размер: 3.0 см x 1.9 см

Принципиальная схема:
