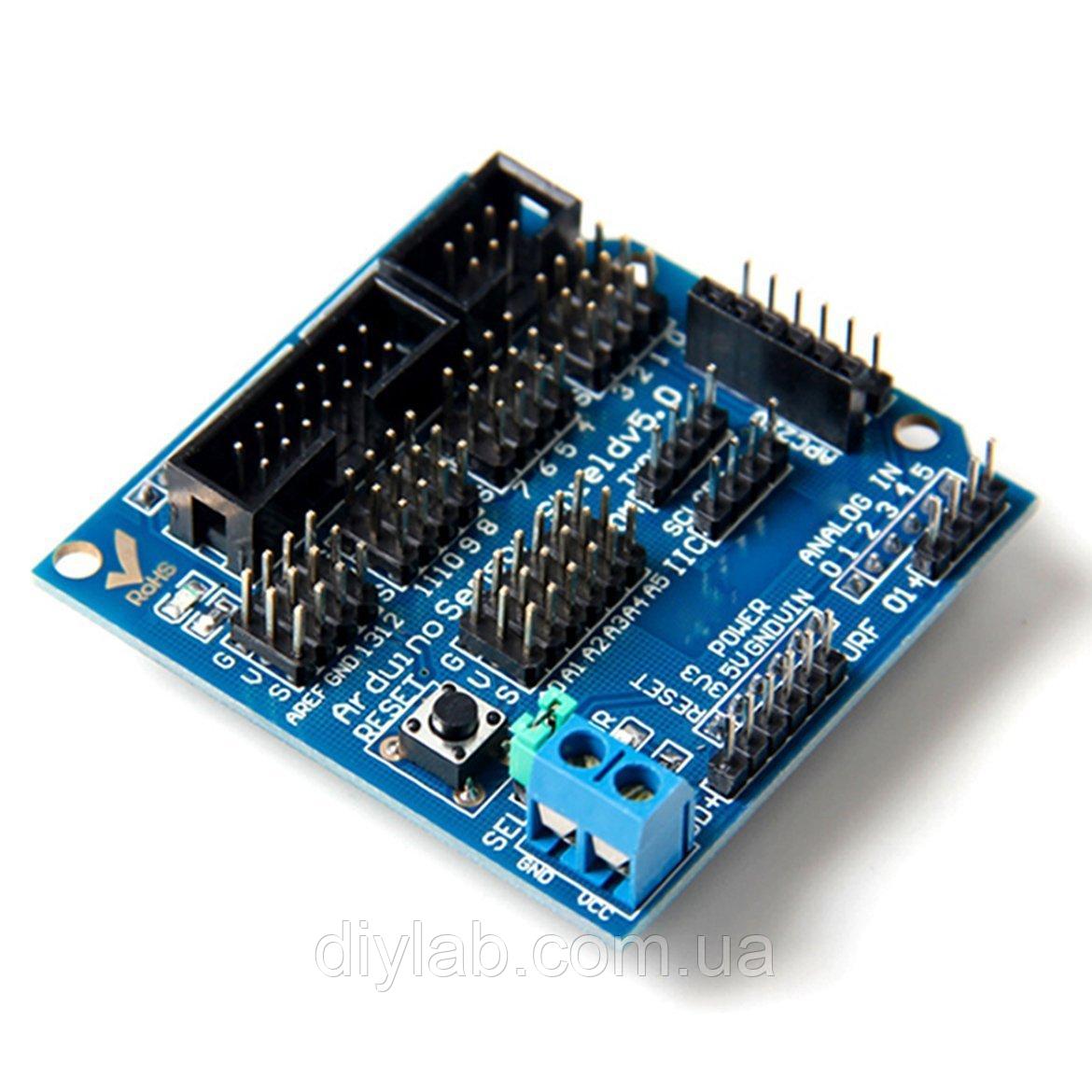

Коммутационная плата Arduino Sensor Shield V5.0 предназначена для расширения функциональности контроллеров на платформе Arduino UNO.

Плата позволяет подключить различные вариации внешних устройств, таких как датчики, сервомашинки, реле, кнопки, потенциометры и т.д.

– На плате расширения находится кнопка сброса параметров или перезагрузки RESET.
– Когда на плату подается питание, должен загореться светодиод PWR.
– На плате расширения Arduino Sensor Shield V5.0 расположено множество интерфейсов для подключения различных внешних устройств и питания.

• SD card interface (интерфейс для подключения карт памяти SD) – имеет 6 выводов, первый вывод обозначен на плате знаком «+». Обозначение выводов: VCC, GND, D11, D10, D13, D12.
• Ultrasonic interface (интерфейс для подключения ультразвуковых датчиков) – имеет 4 вывода, первый вывод обозначен на плате знаком «+». Обозначение выводов: VCC, A0, A1, GND.
• Интерфейс для подключения внешнего источника питания (блока питания, батареи). Обозначение выводов: GND, VCC.
• Колодка питания Arduino, обозначение выводов: RESET, 3V3, 5V, GND, VIN.
• Установлено шесть аналоговых входов обозначенных: 0, 1, 2, 3, 4, 5.
• Analog IO ports (интерфейс аналоговых входов-выходов) имеет 6 выводов, обозначение выводов: A0, A1, A2, A3, A4, A5. Каждый вход-выход имеет 3 контакта GND, VCC, Signal.
• I2C (IIC) port (Inter-Integrated Circuit) – последовательная шина данных для связи интегральных схем. Имеет 4 вывода, обозначение контактов: SCL (Serial CLock), SDA (Serial DAta), «-», «+».
• Интерфейс RS232 (последовательная шина COM), имеет 4 вывода обозначение выводов: Tx, Rx, «-», «+».
• ACP220 wireless module interface (интерфейс для подключения внешнего Wi-Fi модуля ACP220). Имеет 6 входов, обозначение входов: GND, VCC, не задействован, D1, D0, не задействован.
• Bluetooth interface (интерфейс для подключения внешнего устройства Bluetooth) имеет 6 выводов. Обозначение выводов: VCC, GND, D1, D0, GND, 3V3.
• Digital IO ports (колодка цифровых входов-выходов) имеет 16 выводов. Обозначение выводов: D0, D1, D2, D3, D4, D5, D6, D7, D8, D9, D10, D11, D12, D13, GND, AREF. Каждый вход-выход имеет 3 контакта GND, VCC, Signal. Вывод AREF (опорное напряжение для аналоговых входов).
• LCD parallel interface (параллельный порт для подключения жидкокристаллического дисплея) имеет 14 выводов. Обозначение выводов на схеме интерфейсов платы.
• LCD serial interface (последовательный порт для подключения жидкокристаллического дисплея) имеет 6 выводов. Обозначение выводов на схеме интерфейсов платы.

Питание платы осуществляется или с Arduino, или от внешних источников питания (блоков питания, батарей). Переключение с источника питания Arduino на внешний источник осуществляется с помощью перемычки SEL. Для питания платы нужно напряжение 5 Вольт.
