Описание

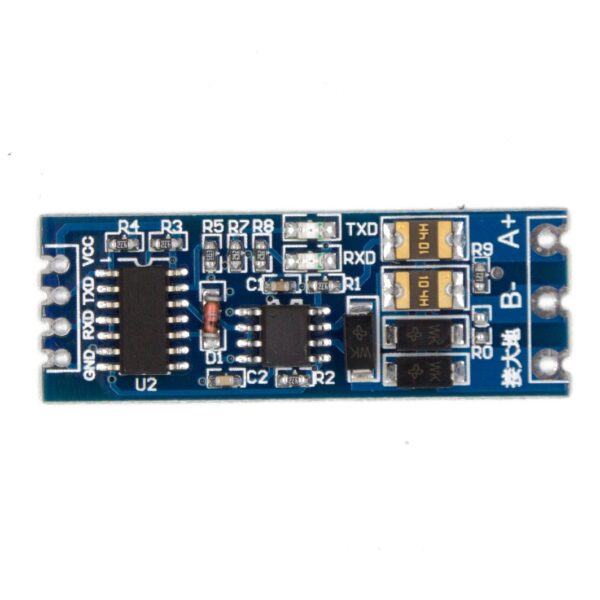

Преобразователь интерфейса RS-485 в UART TTL
Преобразователь RS-485 – UART TTL (грозозащита,аппаратный автоматический контроль потока (Automatic Flow Control),
Конвертер выполнен в промышленном исполнении платы, модуль оснащен защитой от грозы и аппаратным автоматическим контролем потока (Automatic Flow Control) для работы в сложных погодных условиях.
Также имеет защиту интерфейса – на плате установлены три двунаправленных TVS диода (Transient Voltage Suppression Diode — полупроводниковый ограничитель напряжения или супрессор) и два самовосстанавливающихся предохранителя.
Преобразователь может выполнять конверсию между TTL сигналом и RS485 сигналом, но RS-485 работает в режиме полудуплекса.
В этом режиме может выполняться двухсторонняя связь, но она может производиться в одном направлении в конкретный момент времени. Отсутствует потребность дополнительного контроля «прием-передача», т.к. имеет автоматический аппаратный контроль потока.
На плате конвертера установлен терминальный резистор 120 Ом между линиями «A» и «B», также два светодиода для индикации приема и передачи по сигнальным линиям «RXD» и «TXD»
Характеристики:
Напряжение питания: 3.3 или 5 В.
Дальность работы по «RS-485»: 800 м.
Сопротивление согласующего резистора: 120 Ом
Рабочие температура: -40…+85 С
