Описание

Обозначение:

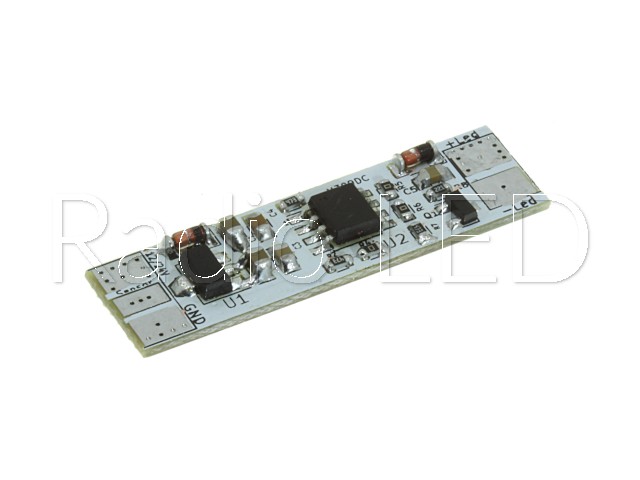

М309DC — Сенсорный диммер с моментальным включением/выключением
и плавной регулировкой яркости LED-ленты или LED-светильника, и с
памятью выставленного уровня яркости.
M309DC-W — То же, но с проводами в термоусадочной трубке.
Область применения:
Сенсорный диммер может применяться в любых помещениях, корпусах,
профилях, (с относительной влажностью не более 85%), как регулятор
освещенности помещения, или подсветки областей в помещении или
частей конструкций. Сам диммер разработан для применения и в
профилях, шириной от 10 мм, без дополнительной изоляции между платой
диммера и основанием профиля.
Сенсорный диммер с выносным сенсором применяется для включения,
выключения и плавной (или дискретной, 4-х ступенчатой) регулировки
яркости LED-ленты или LED-светильника на 12В или 24В, при суммарном
нагрузочном токе до 3 Ампер.
Управление диммером осуществляется дистанционно, через сенсор,
поднося руку к сенсору на некотором расстоянии. Срабатывание
осуществляется через не проводящий материал (ДСП, ДВП, гипсокартон,
обои, декоративные накладки, оббивку мебели, пластик, дерево и др.), на
расстоянии до 7-10 см до сенсорного контакта, в зависимости от площади
сенсорного контакта, расстояния, между модулем диммера и сенсором, и
также с учетом некоторых особенностей монтажа и прокладки
проводников.
Сенсорный диммер может поставляться с подпаянными проводами, в
термоусадочной трубке, или без проводников, для использования в
профилях

Технические характеристики
● Габаритные размеры:
● ширина — 10 или 12 мм(в термоусадке),
● длина — 35 мм,
● высота — 3 мм.
● Длина проводников (для варианта с термоусадкой): 10 см.
● Напряжение питания: 12…24 VDC
● Максимальный, постоянный ток нагрузки: 3A.
● Дискретность регулировки яркости (для М309DC2): 0% – 10% – 40% –
100% – 0% -…
● Длина провода и расстояние срабатывания является величиной
экспериментальной и в большинстве случаев определяется следующей
таблицей:
Внимание !
Максимальный ток нагрузки возможен только при достаточном
охлаждении сенсорного димера. Нельзя использовать диммер на
больших токах без установки на охлаждающий металлический профиль.
