Описание

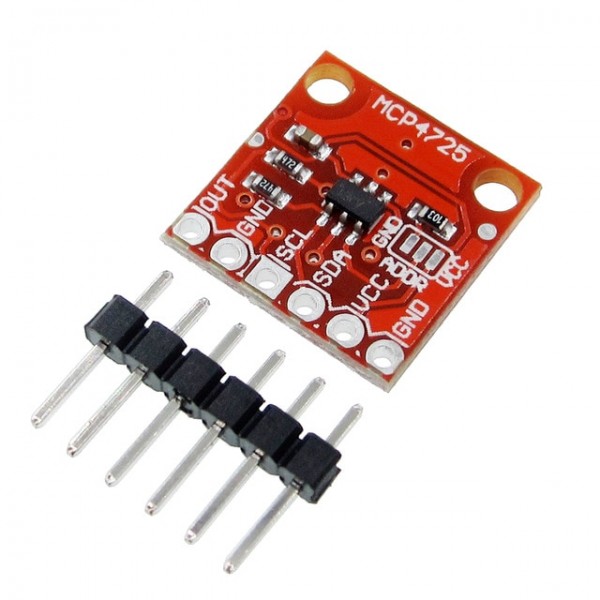

Цифро-аналоговый преобразователь ЦАП 12-бит I2C на MCP4725 – это небольшой и простой в использовании 12-разрядный цифро-аналоговый преобразователь с EEPROM. Он может точно преобразовывать цифровое значение в соответствующее аналоговое напряжение, что полезно в системах автоматического управления.

Модуль использует 12-разрядный ЦАП MCP4725. Он не требует внешнего опорного напряжения, поддерживает напряжение входных сигналов от 3.3В до 5В и имеет переключатель выбора I2C адреса (два адреса 0x60 и 0x61). Внутренняя EEPROM память может сохранять установленный код и возобновлять выходное напряжение ЦАП при включении питания.

ХАРАКТЕРИСТИКИ

Разрешение: 12-разрядное;

Встроенная энергонезависимая память: EEPROM;

LSB DNL: ±0.2 (typ);



Режим выключения питания: нормальный или выключеный;

Время настройки: 6µs (typ);

Вход опорного напряжения: VDD;

Потребляемая мощность: мин. 0.06, тип. 210 мкА, макс. 400 мкА;

Напряжение питания: 2.7 В — 5.5 В;

Интерфейс: I2C;

I2C адреса: внешний контакт установки адреса A0, два доступных адреса;

Скорость преобразования: номинальная (100 Кбит/с), высокая (400 Кбит/с), максимальная (3.4 Мбит/с);

Корпус: SOT-23 с 6 выводами (SOT-23-6);

Расширенный диапазон температур: -40 °C — +125 °C;

Класс: AEC-Q100 1 квалификации;

Размеры: 15х15 мм.
