Описание

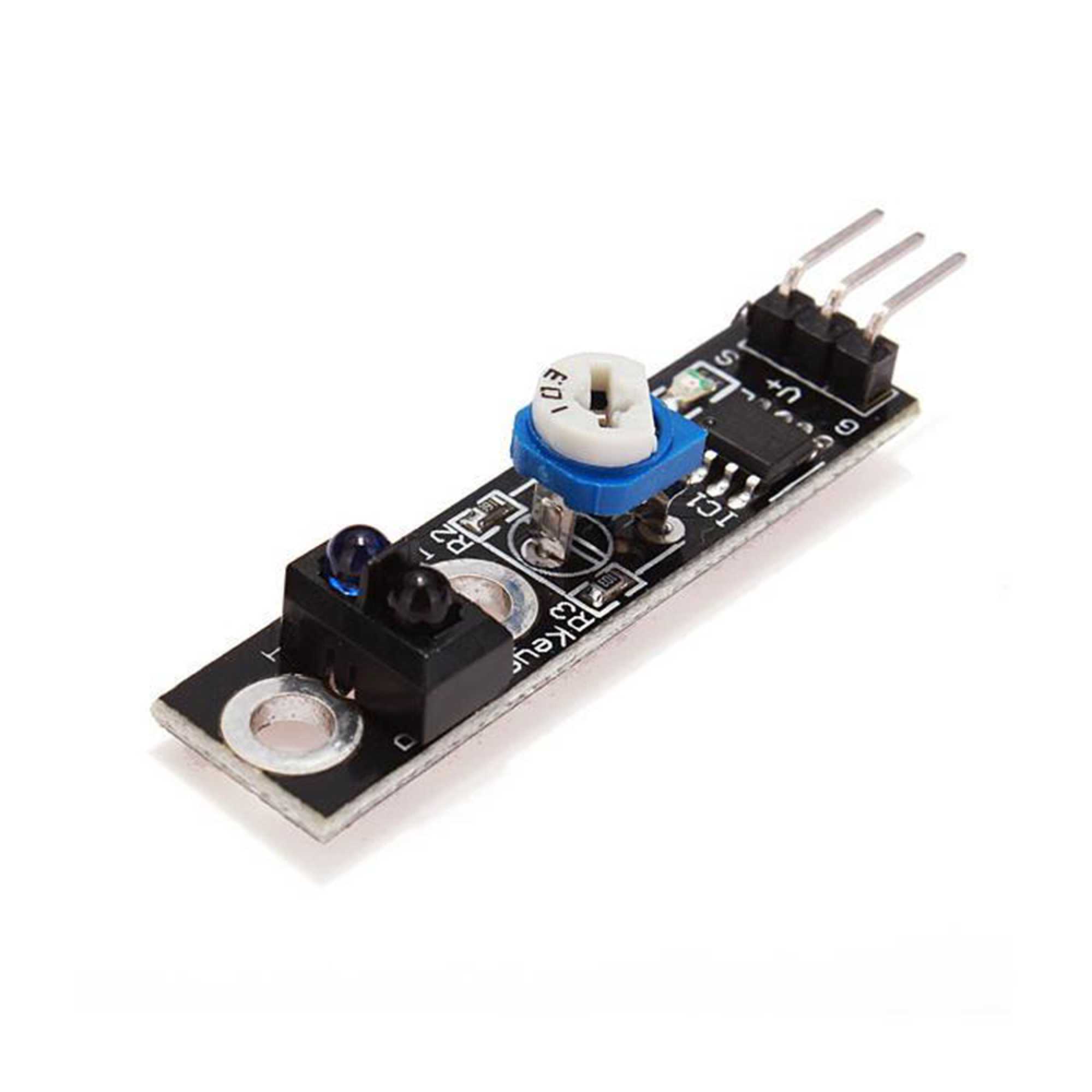

KY-033 – модуль состоит из инфракрасного излучателя и фототранзистора, который принимает отраженный сигнал от объекта, расположенного на небольшом расстоянии – 1-20 мм.
Датчик можно использовать для отслеживания и движения робота по черной линии, так как от черного цвета сигнал отражается плохо, а при потере роботом линии и отражении от белого цвета сигнал отражается хорошо.
Для настройки дальности срабатывания датчика имеется переменный резистор.
При срабатывании загорается светодиод на плате и на выходе “S”  появляется лог. 0.

Также этот оптический сенсор можно применять для детектирования отражающих предметов или для измерения оборотов вала двигателя.

Подключения:

“G” – общий
“V+” – плюс питания
“S” – цифровой выход  (лог. единица если нет отражения от объекта, лог. ноль есть отражение – срабатывание)

Характеристики:

Напряжение питания: 3,3 – 5,5 В
Длина волны излучения: 950 нМ
Размеры: 47 x 11 x 11 мм
