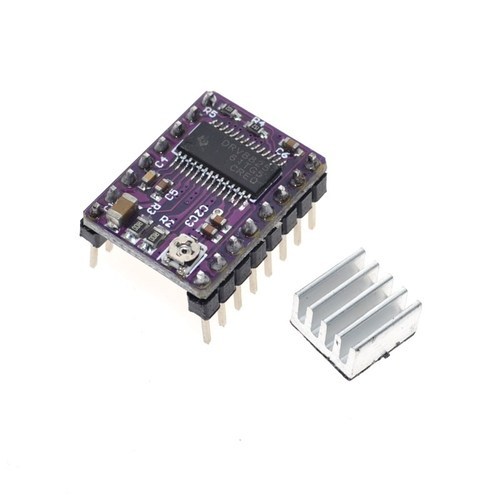

Драйвер шагового двигателя DRV8825

173.9

Модель: DRV8825

Напряжение питания: 8.2~45 В

Напряжение питания логической части: 3.3 В или 5 В

Максимальный ток на фазу (без радиатора): 1.5 А

Максимальный ток на фазу (с радиатором): 2.2 А

Количество режимов микрошага: 6 (1,1/2,1/4,1/8,1/16,1/32)

Количество контактов: 16

Совместимость с платами: CNC Shield V3.0, RAMPS 1.4 и т. п.

Доступно для предзаказа

Описание

DRV8825 — компактный драйвер на базе чипа от Texas Instruments (TI) DRV8825, который предназначен для работы с биполярными шаговыми двигателями с током до 1.5 А на фазу при отсутствии охлаждения, и до 2.2 А на каждую обмотку при пассивном (радиатор) или активном охлаждении (вентилятор). За регулировку тока отвечает переменный резистор, расположенный на плате. Модуль с распаянными штыревыми контактами.

Внимание! Максимально допустимый ток, подаваемый на обмотку, у микросхемы DRV8825 равен 2.5 A, но токочувствительные резисторы ограничивают его на уровне 2.2 A. Фактический ток, который можно подать на плату, зависит от качества охлаждения микросхемы. Плата разработана с учетом отвода тепла от микросхемы, но при токе выше 1.5 A на обмотку необходим теплоотвод или другое дополнительное охлаждение.

Модель: DRV8825

Напряжение питания: 8.2~45 В

Напряжение питания логической части: 3.3 В или 5 В

Максимальный ток на фазу (без радиатора): 1.5 А

Максимальный ток на фазу (с радиатором): 2.2 А

Количество режимов микрошага: 6 (1,1/2,1/4,1/8,1/16,1/32)

Количество контактов: 16

Совместимость с платами: CNC Shield V3.0, RAMPS 1.4 и т. п.

Габаритные размеры: 20.5х15х11 мм

Вес: 3 г
