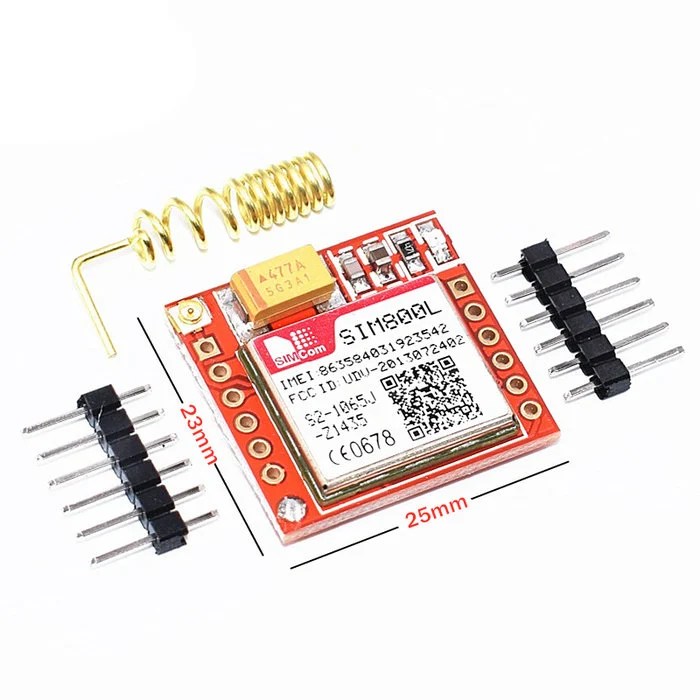

Модуль GSM, GPRS на чипе SIM800L — это миниатюрный GSM-модем размером всего 23 Х 25 Х 4 мм, который можно использовать в различных проектах, таких как охрана дачи или дома, сигнализация в автомобиле и многое другое. Данный модуль, по функционалу не чем не уступает обычному сотовому телефону и с его помощью можно, отправлять SMS сообщения, совершать или принимать телефонные звонки, подключаться к Интернету через GPRS, TCP / IP и многое другое. А так же, модуль поддерживает четырехдиапазонную сеть GSM / GPRS.

Технические параметры

• Напряжение питания: 3.7 В ~ 4.4 В
• Потребляемый ток в режиме ожидания: 0,7 мА
• Пиковый ток: 2 А
• Скорость UART: 1200 – 115200 бод
• Формат SIM карты: microSIM
• Рабочий диапазон: EGSM900, DCS1800, GSM850, PCS1900
• Мощность передачи DCS1800, PCS1900: 1 Вт
• Мощность передачи GSM850, EGSM900: 2 Вт
• Режим сети: 2G
• Габариты: 25 мм х 24 мм х 4 мм

Общие сведения

В основе модуля лежит чип SIM800L от SimCom. Рабочее напряжение чипа составляет от 3.4 В до 4.4 В, что делает его идеальным, для прямого питания от литиевой батареи. Контакты чипа SIM800L выведены по бокам модуля, включая контакты интерфейса UART, необходимые для связи с микроконтроллером. Поддерживаемая скорость от 1200 до 115200 бит/с с автоматическим определением скорости. Для подключения к сотовой сети, нужна внешняя антенна, которая идет в комплекте с модулем. Так-же, на плате имеется разъем U.FL, если необходимо подключить выносную антенну. На задней панели расположено гнездо для установки SIM-карты. Для работы подойдет любая SIM карта, важно чтобы она была активирована.

Светодиодные индикаторы состояния

В верхнем правом углу модуля SIM800L находится светодиод, который показывает состояние сотовой сети.
Мигает раз в 1 с — Модуль работает, но еще не подключился к сотовой сети.
Мигает раз в 2 с — Запрошенное вами соединение для передачи данных GPRS активно.
Мигает раз в 3 с — Модуль установил связь с сотовой сетью и может отправлять / получать голосовые и SMS-сообщения.

Распиновка GSM-модуля SIM800L

На модуле SIM800L расположено 12 контактов, которые необходимы для связи с микроконтроллером и подключении динамика и микрофона. Соединения следующие:

NET — Вывод для припаивания спиральной антенны
VCC — Питание модуля 3,4 — 4,4 вольта
RST (Reset) — Вывод сброса модуля
RxD (Receiver) — Прием UART
TxD (Transmitter) — Передача UART
GND — Общий провод (- питания)
RING — Вывод индикатора звонка
DTR — Вывод активации / деактивации спящего режима
MIC ± — Микрофонный вход
SPK ± — Выход динамика

Питание модуля SIM800L

Для стабильной работы модуля SIM800L необходим источник питания с выходным напряжением 3,4 — 4,4 В (в идеале 4,1 В) с максимальным рабочим током 2А. В качестве источника питания можно использовать Li-ion аккумулятор (1200mAh и выше) или стабилизатор напряжения на LM2596.

Помните, что подключение модуля к 5 В, приведет к его выходу из строя, также он не будет работать и от 3.3 В. Для его работы необходим внешний источник питания, Li-ion аккумулятор или понижающие преобразователи постоянного тока на 4,1 В, 2A.
