Описание

Модуль HC-SR501 PIR Motion sensor Регулируемый инфракрасный датчик движения

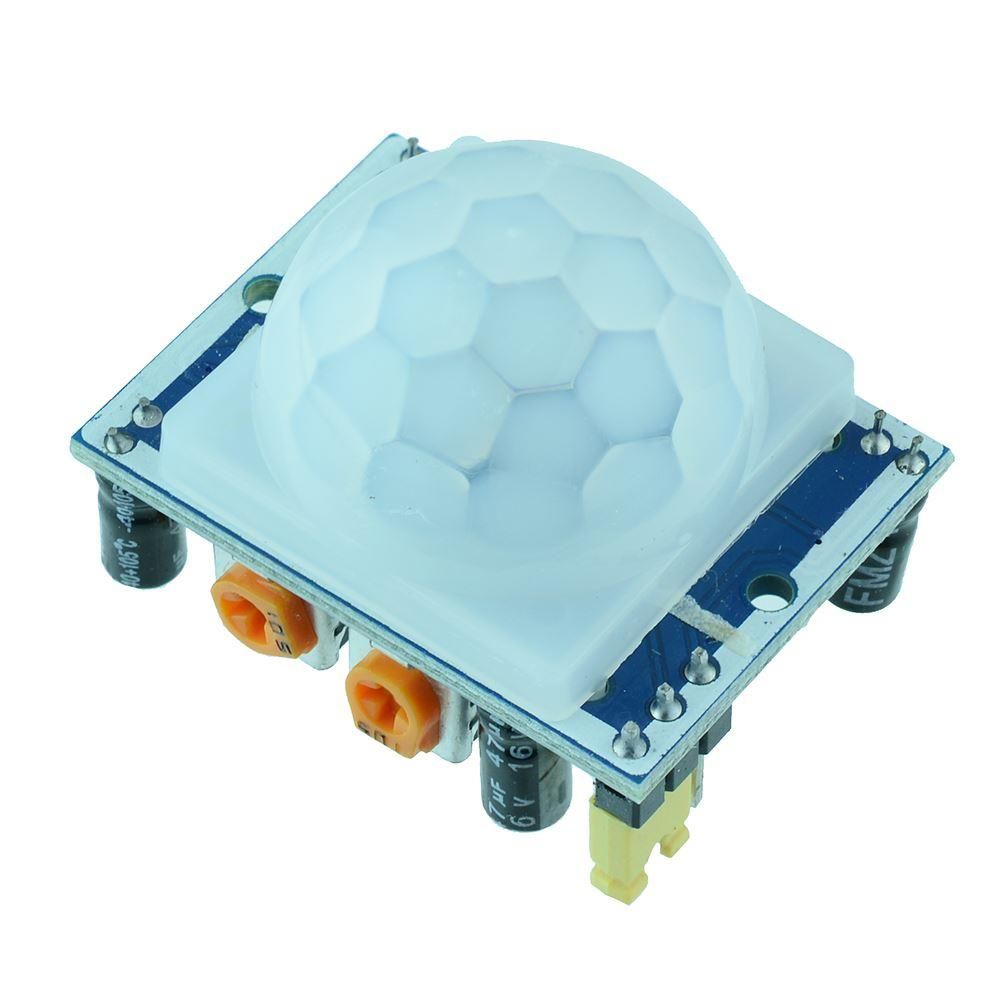

пироэлектрический датчик как радиодеталь используется в популярном датчике движения HC-SR501, который реализован как готовый модуль с обвязкой. Сверху пироэлектрик окружён полусферой, разбитой на несколько сегментов. Каждый сегмент этой сферы представляет собой линзу, которая фокусирует тепловое излучение на разные участки ПИР-датчика. Часто в качестве линзы используют линзу Френеля.
Модуль имеет два режима работы:
1. Режим H — в этом режиме при срабатывании датчика несколько раз подряд на его выходе (на OUT) остается высокий логический уровень.
2. Режим L — в этом режиме на выходе при каждом срабатывании датчика появляется отдельный импульс.

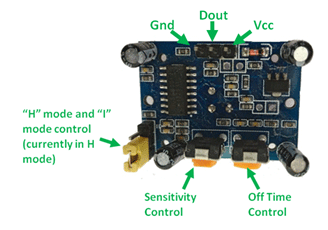

На датчике установлено несколько органов управления и настройки. Установлены клеммы для переключения режимов работы. Обозначение клемм: L, MD, H. Также на плате имеется два подстроечных резистора: одним (Sx) регулируется чувствительность (от 3 до 7 м), другим (Tx) устанавливается время, в течении которого при обнаружении движения на OUT будет логическая единица (от 5 до 300 сек).
Инфракрасный датчик движения HC-SR501 имеет один интерфейс для подключения к микроконтроллеру. Это 3-х контактный штыревой интерфейс для подключения к микроконтроллеру.
Контакты:
OUT (выходной сигнал) – контакт для обмена данными между датчиком и микроконтроллером;
VCC – напряжение питания;
GND – общий контакт.
Питание датчика осуществляется или от Arduino контроллера, или от другого управляющего микропроцессорного устройства, или от внешнего источника питания (блока питания, батареи). Напряжение питания датчика 4,5 – 20 В.

Характеристики:
Напряжение питания постоянного тока: 4,5 – 20 В;
Ток на выходе: 60 мА;
Напряжение на выходе: высокие и низкие уровни в 3,3 В TTL логике;
Дистанция обнаружения: 3 — 7 м (настраивается);
Угол обнаружения: от 120° до 140°;
Длительность импульса при обнаружении: 5 — 300 сек (настраивается);
Время блокировки до следующего замера: 2,5 сек. (но можно изменить заменой SMD-резисторов);
Рабочая температура: от -20 до +80°C;
Режимы работы: L — одиночный захват, H — повторяемые измерения;
Габариты модуля: 32 х 24 х 18 мм;
Вес: 5 г.
