Описание

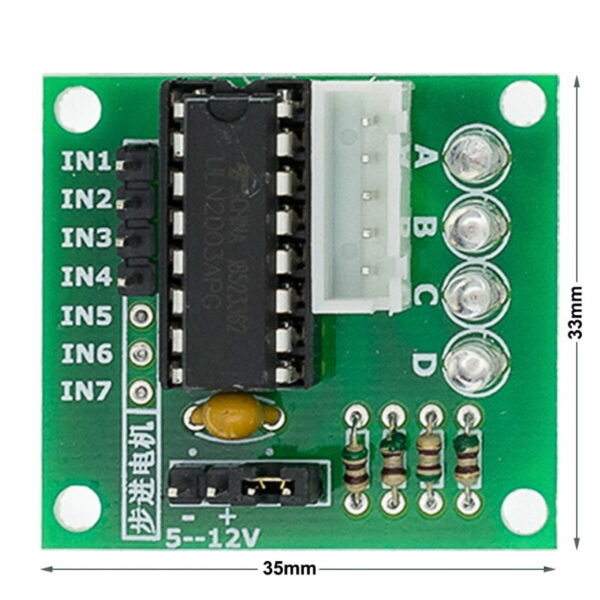

Модуль на микросхеме ULN2003 предназначен для подключения униполярного шагового двигателя. Кроме того, модуль может быть использован как четырехканальный коммутатор низковольных реле, ламп, светодиодов и прочих нагрузок с током потребления до 500 мА.

Микросхема ULN2003 — это сборка транзсторов Дарлингтона с выходными ключами повышенной мощности, имеющая на выходах защитные диоды, которые предназначены для защиты управляющих электрических цепей от обратного выброса напряжения от индуктивной нагрузки.

Каждый канал (пара Дарлингтона) в ULN2003 рассчитан на нагрузку 500 мА и выдерживает максимальный ток до 600 мА.

Плата имеет 4 светодиода, отображающие состояние каждого из выходов А-D. При необходимости светодиоды можно отключить, убрав перемычку с платы.

Характеристики:
Максимальный ток (на канал): 500мА (600 кратковременно)
Напряжение питания: 5-12В
