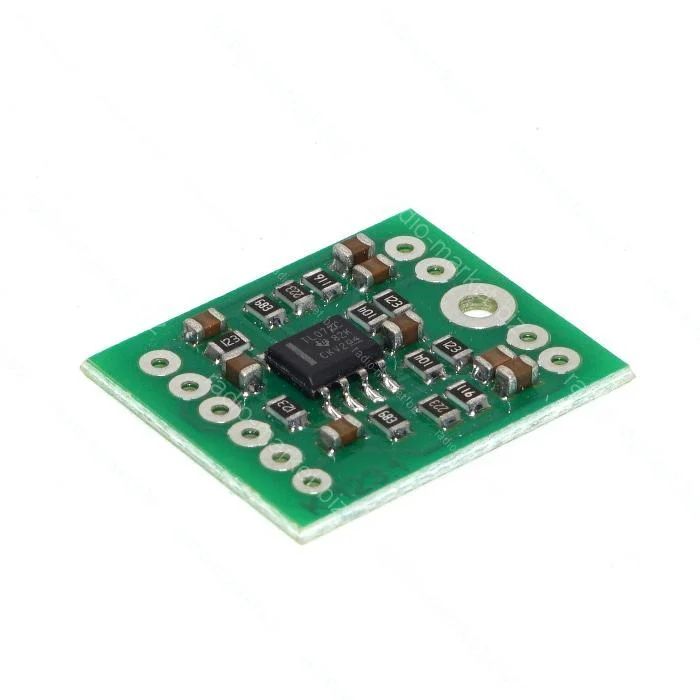

Усилитель предварительный стереофонический M123.1

32.9

Усилитель предварительный стереофонический

Нет в наличии

Артикул: 1231 Категория:

Описание

Область применения
Данный конструктор можно использовать с динамическими или электретными микрофонами,
пьезокерамическими или магнитными звукоснимателями, как линейный предусилитель.
Входной сигнал подается на клеммы IN1,IN2. Усиливается сигнал микросхемой U1.
Коэффициент усиления определяется элементами R3,R7,R9,С3 для первого канала, R4,R8,R10,C4 — для
второго и равен 75. Если элементы R7,R8 удалены с платы коэффициент усиления равен 5. Выходной
сигнал снимается с клемм OUT1, OUT2.
При использовании усилителя совместно с электретными микрофонами резисторы R1 и R2
должны присутствовать на плате. В остальных случаях их можно удалить.
Технические характеристики
➔ Напряжение питания: 6-15В
➔ Ток потребления: <10мА
➔ Коэффициент усиления:
режим 1 (R7,R8 удалены) ~5
режим 2 ~75
➔ Полоса рабочих частот: 20-20000 Гц
➔ Коэффициент нелинейных искажений: <0,05%
➔ Входное сопротивление: 100 кОм
➔ Рекомендуемое сопротивление нагрузки >47 кОм
Схема электрическая принципиальная
