Описание

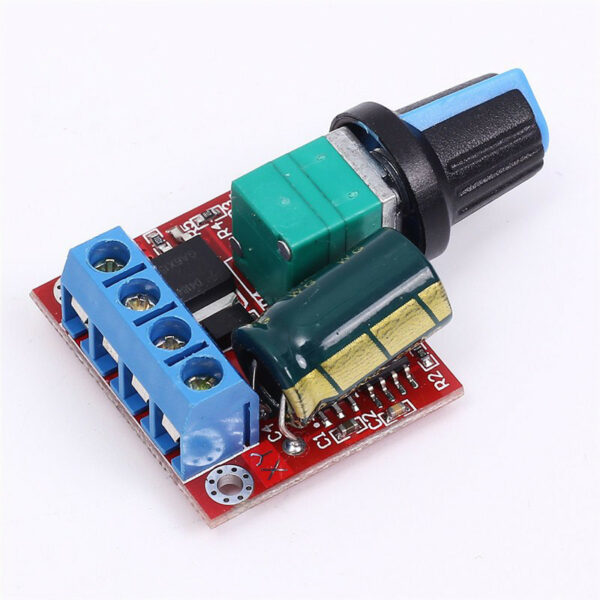

Регулятор скорости вращения электродвигателя позволяет точно управлять оборотами двигателя постоянного тока используя метод широтно-импульсной модуляции (ШИМ). Регулятор управляет напряжением постоянного тока в диапазоне от 0 до 100%.
Данный модуль может обеспечить непрерывную подачу тока до 5 А на двигатель постоянного тока.

Управление скоростью двигателя осуществляется с помощью переменного резистора. На плате регулятора имеется 4 винтовых клеммы для подключения двигателя и питания. Обозначение контактов для питания Power + и Power-, а для двигателя Motor+, Motor-.

Питание регулятора осуществляется от источника питания с напряжением 4,5 — 35 В постоянного тока, который способен обеспечить соответственную нагрузку.

Технические характеристики:

Входное напряжение: 4,5 В — 35 В DC
Максимальная выходная мощность: 90 Вт
Максимальный непрерывный выходной ток: 5 А
Диапазон регулировки: 0%…100%
Размеры ДхШхВ: 30х26х14 мм
Частота ШИМ: 20 кГц
Вес: 13г
