Описание

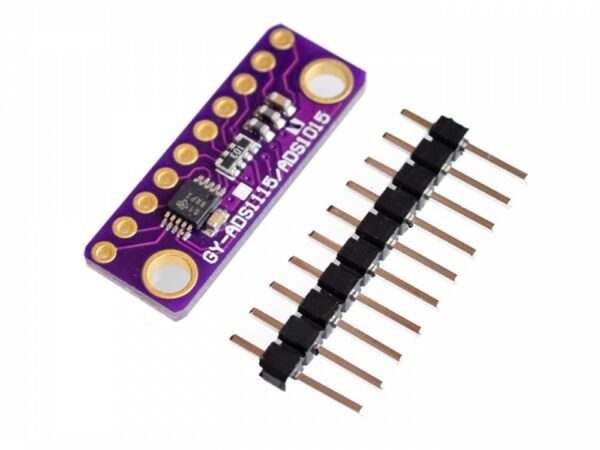

Модуль 12-разрядного 4-х канального АЦП на микросхеме ADS1015 значительно расширит возможности микроконтроллера или миникомпьютера в области работы с аналоговыми сигналами. Микросхема содержит высокоточный источник опорного напряжения с ультрамалым дрейфом. Микросхема отличается так же очень малым потребляемым током в режиме непрерывного преобразования.

Обращаем внимание на то, что нельзя превышать максимальные значения входных напряжений так как это неминуемо приведет к выходу АЦП из строя!

Характеристики:

• Микросхема модуля: ADS1015
• Интерфейс: I2C
• Напряжение питания: от 2В до 5В
• Потребляемый ток в непрерывном режиме: 150 мкА
• Тактовый гнератор: встроенный
• Разрядность АЦП: 12 (со знаком)
• Количество каналов: 4 или 2 дифференциальных
• Диапазон входных напряжений: от ±256мВ до ±6.144В
• Входной усилитель: усиление до х16
• Источник опорного напряжения: встроенный
• Частота оцифровки: от 128 до 3300 отсчётов в секунду
• Диапазон адресов: от 0x48 до 0x4B
• Диапазон рабочих температур: от -40 до +125
• Размеры платы: 25.5 х 9 мм
