Описание

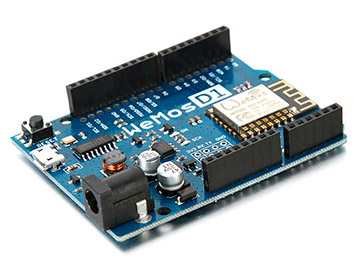

Плата WeMos D1, которая производится в Китае, выполнена на основе WiFi модуля ESP8266 ESP-12F. На модуле имеется разъем под внешнюю WiFi антенну – благодаря этому можно расширить площадь покрытия сетью. Программирование платы осуществляется с помощью стандартной среды разработки Arduino IDE. Контроллер включает в себя процессор, периферию, оперативную память и устройства ввода/вывода. Наиболее часто микроконтроллеры применяются в компьютерной технике, бытовых приборах и других электронных устройствах. WeMos отличается дешевой стоимостью и простотой подключения и программирования.

Технические характеристики WeMos:

• Входное напряжение 3,3В;
• 11 цифровых выходов;
• Микро USB выход;
• 4 Мб флэш-памяти;
• Наличие WiFi модуля;
• Частота контроллера 80МГц/160МГц;
• Рабочие температуры от -40С до 125С.



Основными областями применения контроллеров WeMos являются температурные датчики, датчики давления и другие, зарядные устройства, пульты для управления различными бытовыми приборами, системы обработки данных, робототехника. К микроконтроллеру можно подключать дополнительные компоненты – индикаторы, сенсоры, светодиоды, которые позволяют реализовывать различные проекты и расширять их возможности.

Распиновка модуля WeMos D1

• TX;
• RX;
• GND земля;
• 5В;
• 3v3;
• RST – reset, кнопка сброса;
• D0 – D8 –порты общего назначения GPIO. Все пины, кроме D0, поддерживают прерывание, ШИМ, I2C.
•
