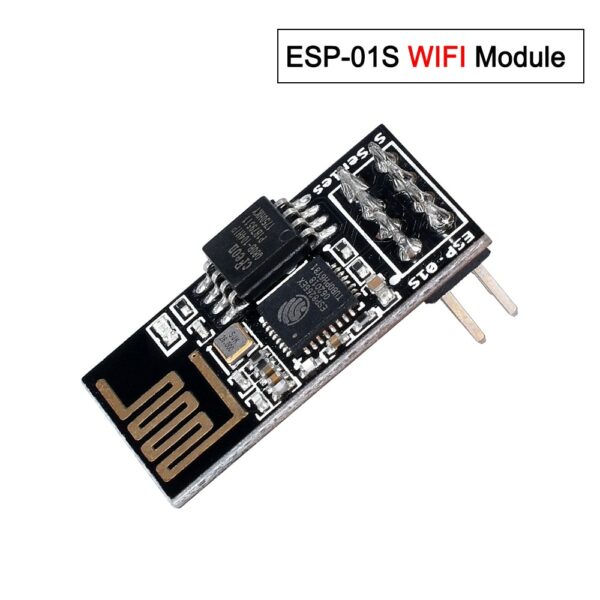

Обновленный Wi-Fi модуль ESP8266 версии ESP-01S на базе микросхемы ESP8266EX со встроенным стеком протокола TCP/IP и управлением AT-командами. Чип создан для использования в умных розетках, mesh-сетях, IP-камерах, беспроводных сенсорах, носимой электронике и так далее.

Предусмотрено два варианта использования чипа: 1) мост UART-WIFI, когда модуль на базе ESP8266 подключается к существующему решению на базе любого другого микроконтроллера и управляется AT-командами, обеспечивая связь решения с инфраструктурой Wi-Fi; 2) реализуя новое решение, использующее сам чип ESP8266 в качестве управляющего микроконтроллера.

Характеристики:

• поддержка WiFi протоколов 802.11 b/g/n
• Wi-Fi Direct (P2P), soft-AP
• встроенный стек TCP/IP
• встроенный TR переключатель, balun, LNA, усилитель мощности и соответствие сети
• встроенный PLL, регуляторы, и система управления питанием
• выходная мощность +19.5 дБм в режиме 802.11b
• память программ: 1 МБайт
• SDIO 2.0, SPI, UART
• STBC, 1×1 MIMO, 2×1 MIMO
• пробуждение и отправка пакетов: до 22 мс
• потребление в режиме Standby до 1.0 мВт (DTIM3)
• размеры: 24.5х14 мм

Выводы:

• Vcc – питание, +3,3В (максимально 3,6В)
• GND – общий
• TXD – передача данных (уровень 3,3В)
• RXD – приём данных (уровень 3,3В)
• CH_PD – выключение модуля (низкий уровень активный, для включения модуля следует подать Vcc)
• GPIO0 – вывод общего назначения 0
• GPIO2 – вывод общего назначения 2 (LED blue, low-on)
• RST – сброс модуля (низкий уровень активный)
