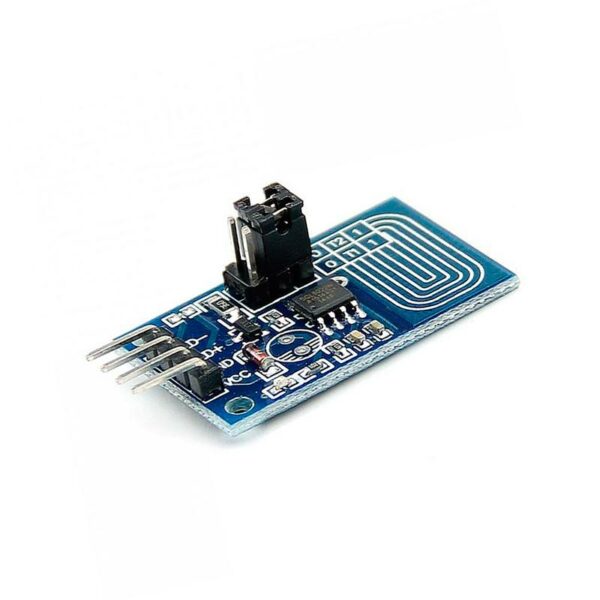

Емкостной выключатель питания светодиода с ШИМ построен на микросхеме SGL8022W. В качестве силового транзистора использован S9013 с максимальным током коллектора 500мА. Емкостной датчик реагирует на касание даже через изоляционный материал толщиной до 3мм. Кроме светодиода на выход регулятора можно подключать любую другую нагрузку с максимальным током не более 500мА.

T1=0, T2=0 – Касание сенсора выбирает одну из 3-х ступеней яркости от 0 до максимальной

T1=1, T2=0 – Кратковременное касание сенсора плавно включает и выключает светодиод.

T1=0, T2=1 – Кратковременное касание включает или выключает светодиод. Длительное (более 550мс) нажатие приводит к плавному увеличению или уменьшению яркости. При включении используется значение яркости, выставленное при предыдущем включении.

T1=1, T2=1 – Кратковременное касание включает или выключает светодиод. Длительное (более 550мс) нажатие приводит к плавному увеличению или уменьшению яркости.

Тип регулятора: емкостной

Микросхема регулятора: SGL8022W

Силовой транзистор: S9013

Напряжение питания: 2,4В – 5.5В

Максимальный ток нагрузки: 500мА

Размеры: 33 х 20мм
