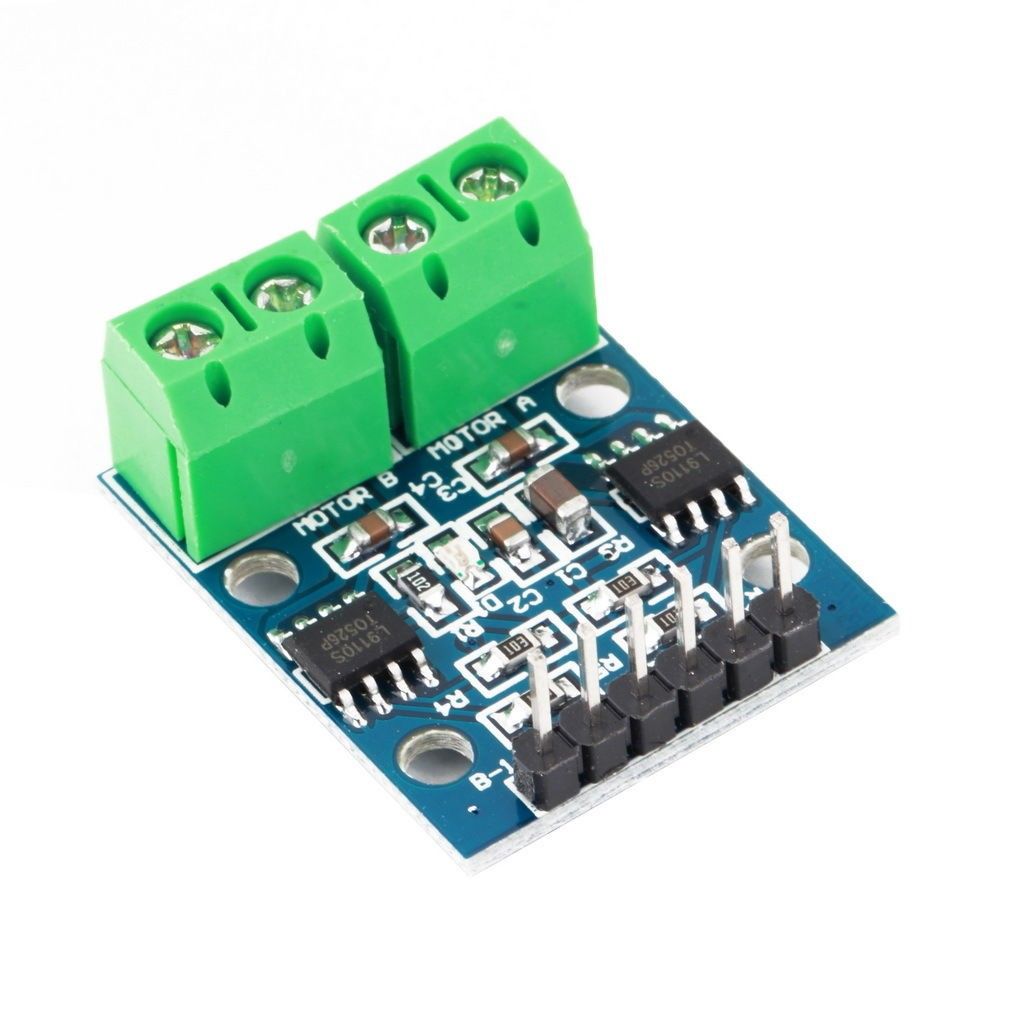

L9110S Драйвер L9110S на 2 двигателя, H-мост для Arduino H-bridge Stepper & DC motor Driver Controller Board

47.0₴

Микросхемы L9110S работают по принципу H-моста;
Возможность управления двумя двигателями постоянного тока или четырех проводным двухфазным шаговым двигателем, а также обмотками реле;
Напряжение питания модуля: 2,5 – 12 В;
Потребление тока: до 800 мА на каждый канал;
Размеры (Д х Ш х В): 30 х 24 х 15 мм;
Вес: 6 г.

В наличии

Артикул: 9110 Категория:

Описание

L9110S H-bridge Stepper & DC motor Driver Controller Board

Драйвер L9110S на 2 двигателя, H-мост для Arduino

Драйвер L9110S на 2 двигателя. С его помощью можно контролировать вращение двух независимых коллекторных моторов постоянного тока (DC-моторов) или одного 4-х проводного 2-х фазного шагового двигателя.

Драйвер может работать в двух режимах:

В режиме А – управление направлением вращения каждого двигателя по отдельности;
В режиме В – управление скоростью вращения двигателей с помощью ШИМ.

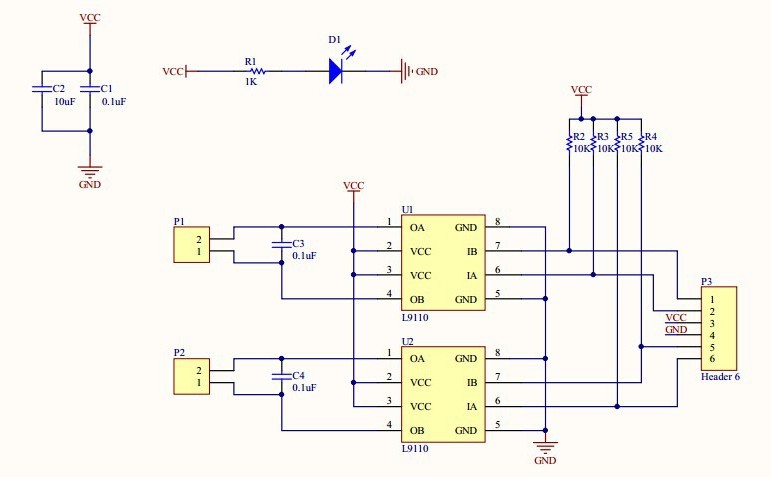

На плате драйвера установлены две микросхемы L9110S, которые работают по принципу H-моста и используются для смены полярности и питания двигателя. Драйвер имеет два интерфейса для подключения питания, микроконтроллера и управляемых устройств:

интерфейс для подключения управляемых устройств состоит из двух элементов и каждый из них имеет по 2 контакта-зажима. На плате модуля эти интерфейсы обозначены MOTOR A, MOTOR B;
интерфейс для подключения питания и управляющих сигналов имеет 6 штыревых контактов. Контакты питания модуля обозначены VCC и GND. Контакты для подключения управляющих сигналов от микроконтроллера обозначены A – IA, A – IB (для выхода MOTOR A); B – IA, B – IB (для выхода MOTOR B).

ХАРАКТЕРИСТИКИ
Микросхемы L9110S работают по принципу H-моста;
Возможность управления двумя двигателями постоянного тока или четырех проводным двухфазным шаговым двигателем, а также обмотками реле;
Напряжение питания модуля: 2,5 – 12 В;
Потребление тока: до 800 мА на каждый канал;
Размеры (Д х Ш х В): 30 х 24 х 15 мм;
Вес: 6 г.
