Описание

Обозначение:
М320 — PIR cенсор для профиля представляет собой выключатель с датчиком
движения для монтажа в алюминиевый светодиодный профиль с LED-лентой на 12В
и максимальным током нагрузки до 5А.
M320.1 — тот же, но с фотоэлементом, включает освещение только в темное
время суток.
M320.2 — тот же, что и M320, но с плавным нарастанием/затуханием яркости при
срабатывании датчика.
Область применения
PIR-сенсор (инфракрасный датчик движения) применяется как
включатель/выключатель освещенности в помещении, для автоматического
слежения за наличием движением в зоне его работы, включая или выключая
нагрузку в виде LED-светильника или LED-ленты на 12В. Возможно применение
модуля и вне профиля с соблюдением перечисленных ниже требований.
Задержка выключения составляет примерно 40 секунд. Если в зоне слежения есть
постоянное движение, то выключатель постоянно будет включен и выключиться
спустя 40 секунд, с момента прекращения движения в зоне нахождения устройства.
Задержка включения составляет 2-3 секунды.
Устройство размещается в сухих внутренних помещениях или на улице, при
условии непопадания в окно датчика (на линзу) прямых или отраженных солнечных
лучей, или другого инфракрасного излучения. Дальность срабатывания в зоне
прямой видимости (соосно с линзой) – до 5 метров. Дальность уверенного
срабатывания в зоне +\- 60 градусов горизонтально или вертикально до 2-3
метров.
Датчик не различает день или ночь одинаково срабатывая при наличии движения в
зоне.
Модуль M320 разработан преимущественно для применения в профилях, шириной
от 10 мм с дополнительной изоляцией между платой димера и основанием профиля
в виде двустороннего скотча толщиной 1-2 мм. Для крепления PIR-датчика
использовать двусторонний скотч не меньше минимальной указанной толщины, во
избежание замыкания выступающих контактов модуля на металлические
поверхности.

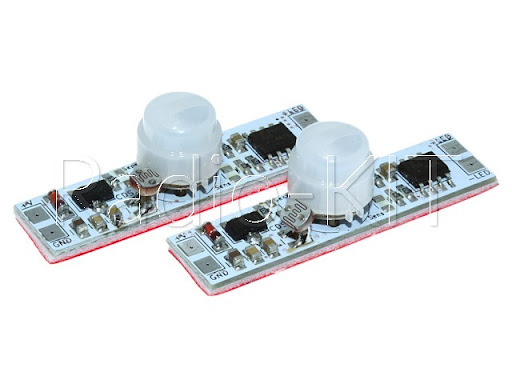

Модуль поставляется в виде готовой, настроенной платы с линзой Френеля.
Использование разных, в том числе прозрачных материалов перед линзой Френеля
может свести на нет работу датчика движения.
Технические характеристики
● Габаритные размеры модуля:
ширина — 10 мм,
длина — 40 мм,
высота — 15 мм.
● Напряжение питания: 12 VDC
● Максимальный, постоянный ток нагрузки: 5A (60Вт/12В)
● Задержка выключения, около: 40 секунд
● Задержка перед включением, около: 2-3 секунды
● Максимальное расстояние срабатывания: 5м (по направлению оси линзы
Френеля)
● Дальность срабатывания в зоне +\- 60 градусов: 2-5 метров.
