Описание

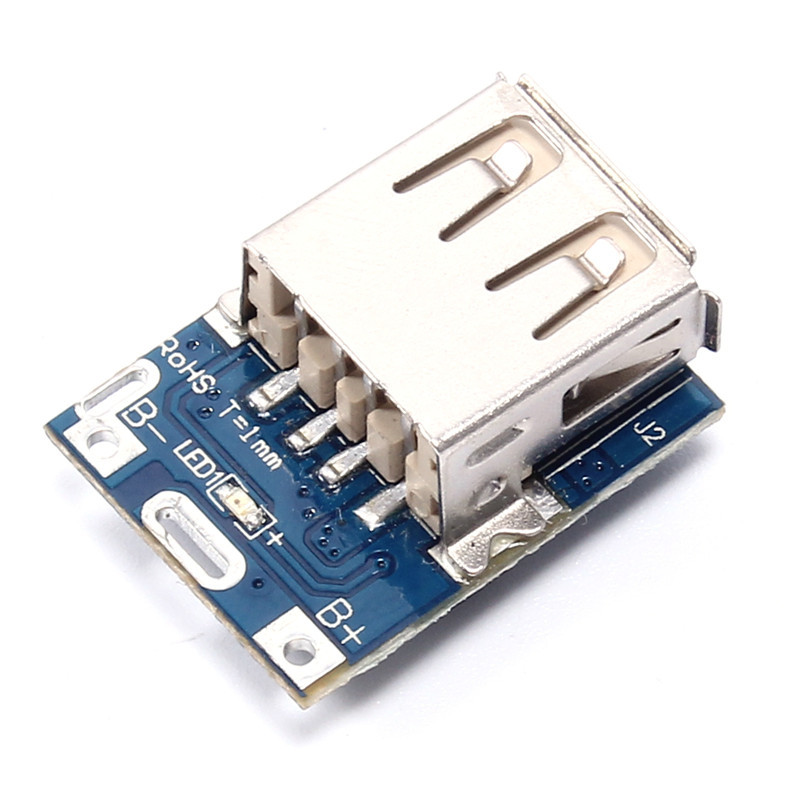

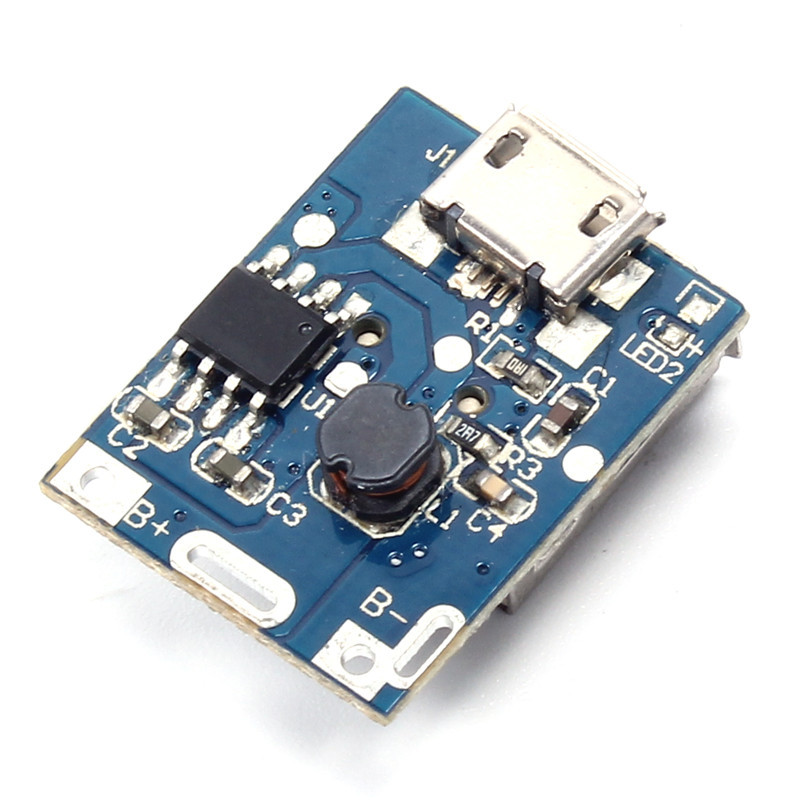

Миниатюрный модуль для изготовления мобильной батареи – Powerbank c максимальным выходным током в 1А. В Power Bank плате установлены стандартные разъемы: для питания – Micro USB, выходной – USB Type A.

Powerbank модуль объединяет в себе контроллер заряда Li-Ion аккумуляторов и повышающий DC-DC преобразователь с выходным напряжением 5В. Для подключения модуля нужно только припаять литий-ионный аккумулятор, например 18650 или АКБ от смартфона.

При достижении напряжения 4.2В заряд автоматически прекращается. Имеется защита от переразряда АКБ (нагрузка отключается при напряжении АКБ ниже 3.2В).

Текущее состояние Powerbank модуля отображается с помощью двух встроенных светодиодов (красного и синего цвета). Во время зарядки оба светодиода поочередно мерцают. Когда зарядка завершена – постоянно светится один из них. При отдаче энергии – светится синий. При почти полной разрядке аккумулятора – синий светодиод начинает мерцать.

Характеристики:

Входное напряжение (АКБ) 3.2…4.3В
Выходное напряжение 5В
Максимальный выходной ток 1А
Минимальный выходной ток 60мА
Входной ток (при заряде) 1А
Размеры платы 20.7х18.6х10.6мм
