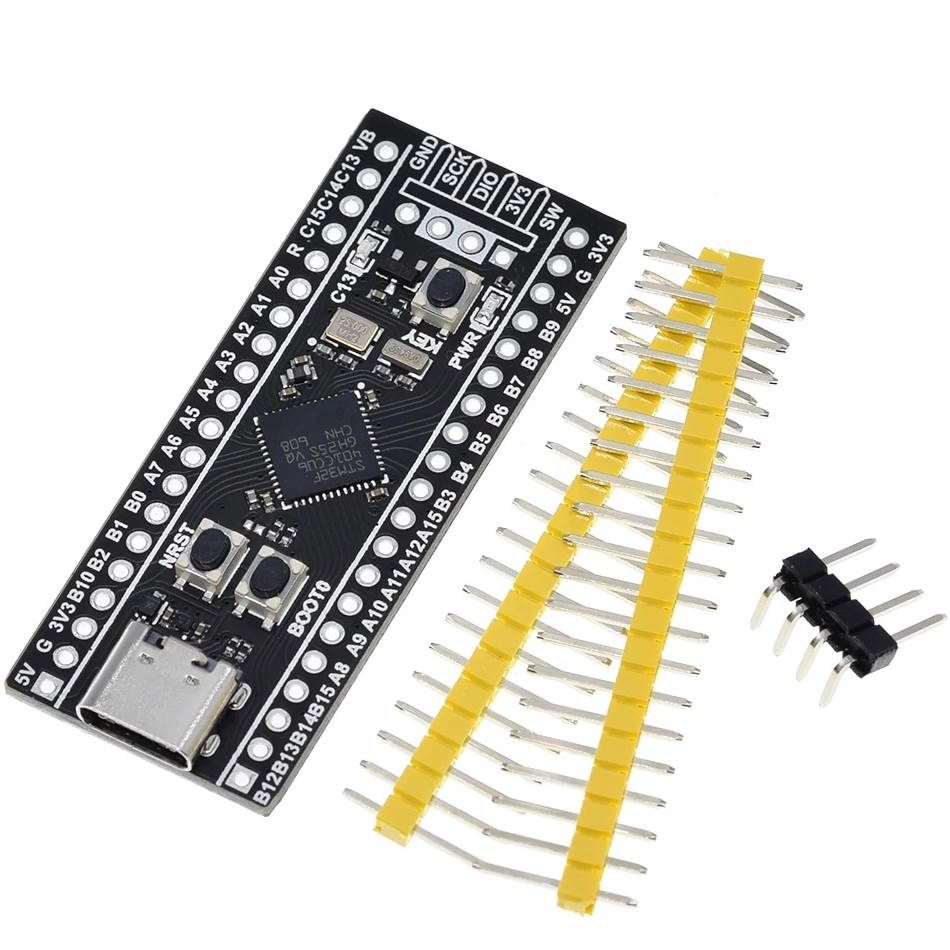

STM32 отладочная плата STM32F401CCU6 быстрее чем STM32F103

Плата для разработки и прототипирования на 32-битном ARM микроконтроллере с ультранизким энергопотреблением STM32F401CCU6. Плата совместима по форм-фактору с Blue Pill, но имеет более современное ядро микроконтроллера – ARM Cortex-M4.

На плате имеются все необходимые элементы для начала работы с данным микроконтроллером:

• 36 портов GPIO, разведенных на контактные площадки, совпадающих по форм-фактору с платами Blue Pill и разъемом DIP-40;
• два кварца – 25МГц для тактирования ядра и 32768 Гц для тактирования RTC;
• стабилизатор напряжения 3.3В для обеспечения возможности питания платы от 5В;
• разъем для подключения SWD программатора;
• Type-C USB разъем (соединен с аппаратным USB интерфейсом);
• кнопка перезагрузки;
• два светодиода;
• три микропереключателя для выбора режимов загрузки микроконтроллера;
• все пины микроконтроллера STM32F401CCU6 толерантны к пятивольтовой логике.

Прошивка может осуществляться через SWD программатор, например ST-Link, или через USB-UART конвертер. Если же прошить в чип специальный загрузчик, то появится также возможность прошивки чипа через встроенный Type-C USB разъем.

Характеристики:
Используемый микроконтроллер: STM32F401CCU6
Ядро: ARM 32-bit Cortex-M4
Напряжение питания платы: от 2,7 до 5В
Максимальная тактовая частота чипа: 84МГц
Объем оперативной памяти SRAM: 64 Кб
Объем флеш памяти: 256 Кб
Количество выводов GPIO: 36
Количество АЦП: 1х 12bit (16 каналов)
Диапазон рабочих температур: от -40°C до +125°C
Размеры платы: 56х22 мм

Datasheet на микроконтроллер:
www.st.com/resource/en/datasheet/stm32f401cc.pdf

Datasheet на стабилизатор питания:
stm32-base.org/assets/pdf/regulators/XC6204-XC6205.pdf

Datasheet на сдвоенный диод Шоттки:
www.farnell.com/datasheets/1317753.pdf

Принципиальная схема:
stm32-base.org/assets/pdf/boards/original-schematic-STM32F401CCU6-STM32_Mini_F401.pdf
