Описание

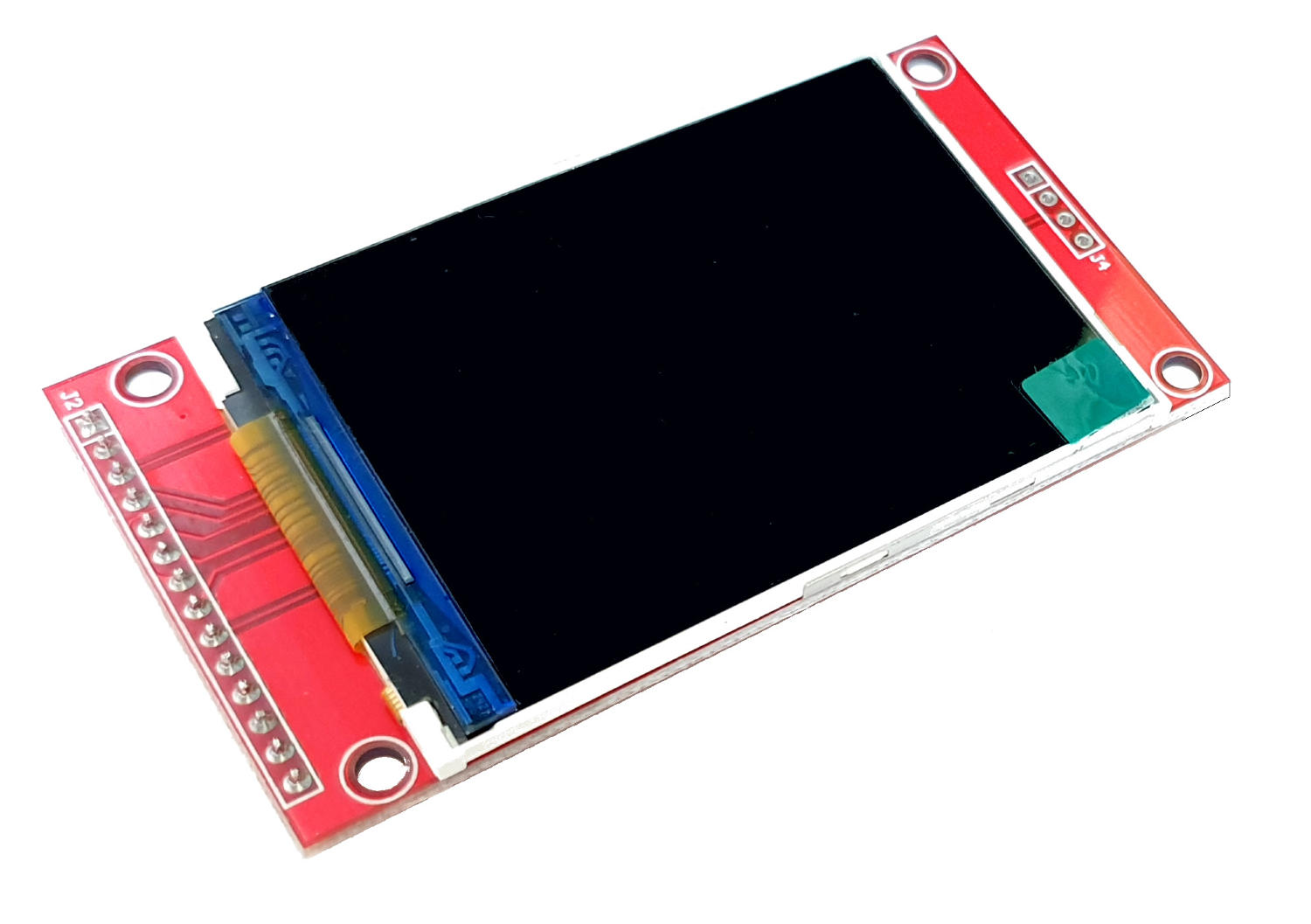

TFT — ЖК дисплей, размером 2,4 дюйма, на базе контроллера ILI9341 с QVGA разрешением 240 x 320 пикселей. Дисплей подключается к контроллеру через интерфейс SPI. По этому подключить LCD дисплей к Ардуино, можно используя небольшое количество выводов. С нижней стороны платы находится держатель SD card. Его можно использовать для чтения изображений с флешь карты.
Для проверки и создания скетча, Вам потребуется проверенная нами библиотека Ucglib.
Скачайте, распакуйте библиотеку и положите ее в Вашу папку libraries. По умолчанию скетч настроен под ниже приведенное подключение к Arduino nano или ардуино UNO. Для первого тестового старта, прошейте скетч «GraphicsTest.ino» из примеров библиотеки. Надеемся у Вас все получится с первого раза.

Характеристики LCD дисплея:

• Контроллер: ILI9341
• SD card holder: Да
• Диагональ: 2,4 дюйма
• Подсветка: светодиодная белая
• Глубина цвета: 65535
• Напряжение питания: 3,3 — 5 В
• Уровни TTL: 3,3 В
• Разрешение: QVGA 240×320
• Сенсорный экран(Touch screen): нет
• Интерфейс: SPI
• Размер экрана: 37×49 мм
• Размер платы: 42×72×2,4 мм
