Описание

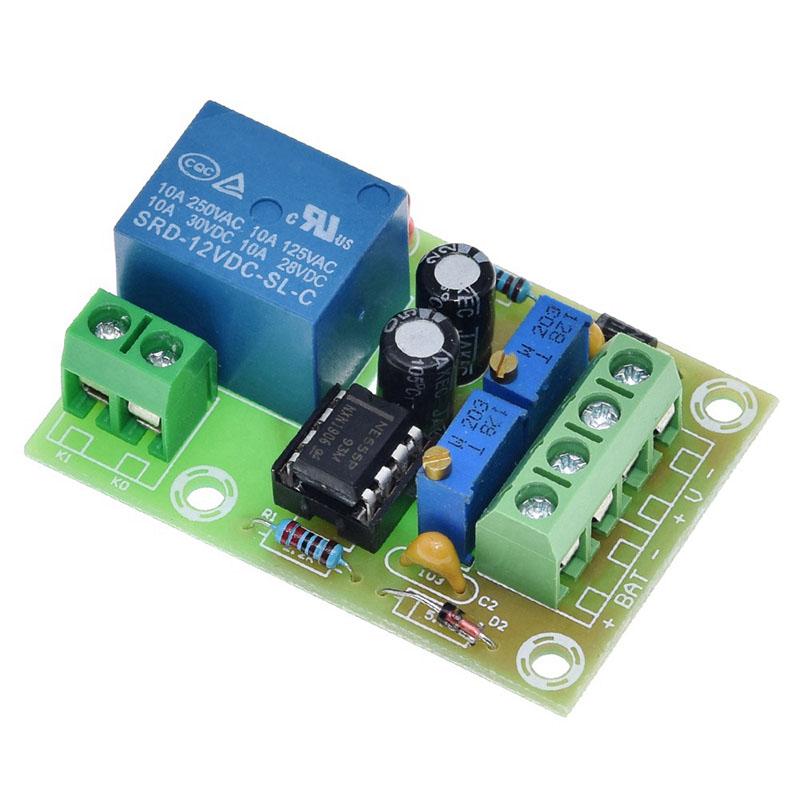

Контроллер XH-M601 используется для автоматического включения/выключения 12V зарядного устройства, при достижении напряжения на аккумуляторной батарее заданных (настраиваемых) значений верхнего и нижнего уровней.

Технические характеристики:
Напряжение нижнего уровня (включения реле): 10,5V (регулируется);
Напряжение высокого уровня (выключения реле): 14,8V (регулируется);
Максимальное напряжение регулировки: 16V
Ток потребления в режиме отключенного реле: не более 12мА;
Размеры (мм) : 50х32х18

ВНИМАНИЕ!!! Не устанавливайте напряжение включения/выключения выше 16V — это может привести к выходу из строя микросхемы контроллера.

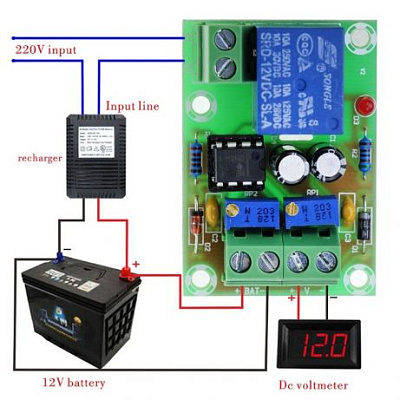

Контроллер замкнет реле и тем самым включит зарядное устройство если напряжение аккумулятора будет равно или ниже напряжения нижнего уровня. При достижении на батарее напряжения высокого уровня, контроллер разомкнет реле и тем самым выключит зарядное устройство, предохраняя аккумулятор от перезаряда (кипения).

Напряжение низкого уровня устанавливается резистором RР1 (напряжение вкл. реле) ,

а высокое напрярение резистором — RР2. (напряжение выкл. реле)
