Опис

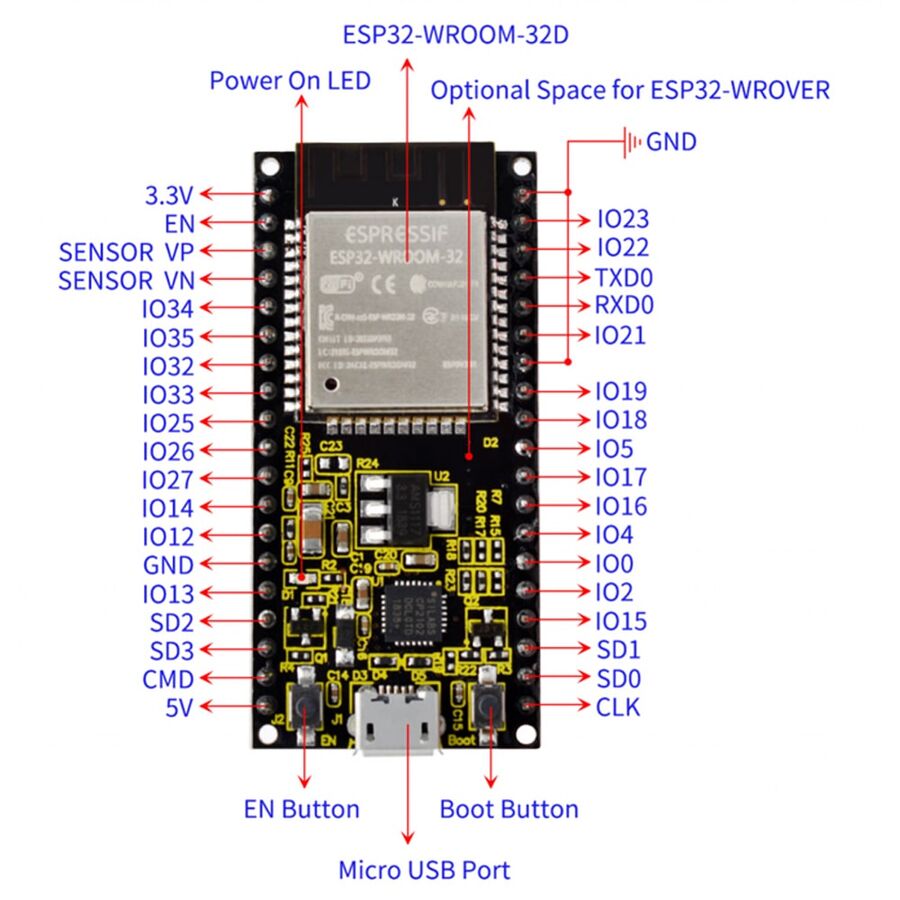

ESP-WROOM-32D

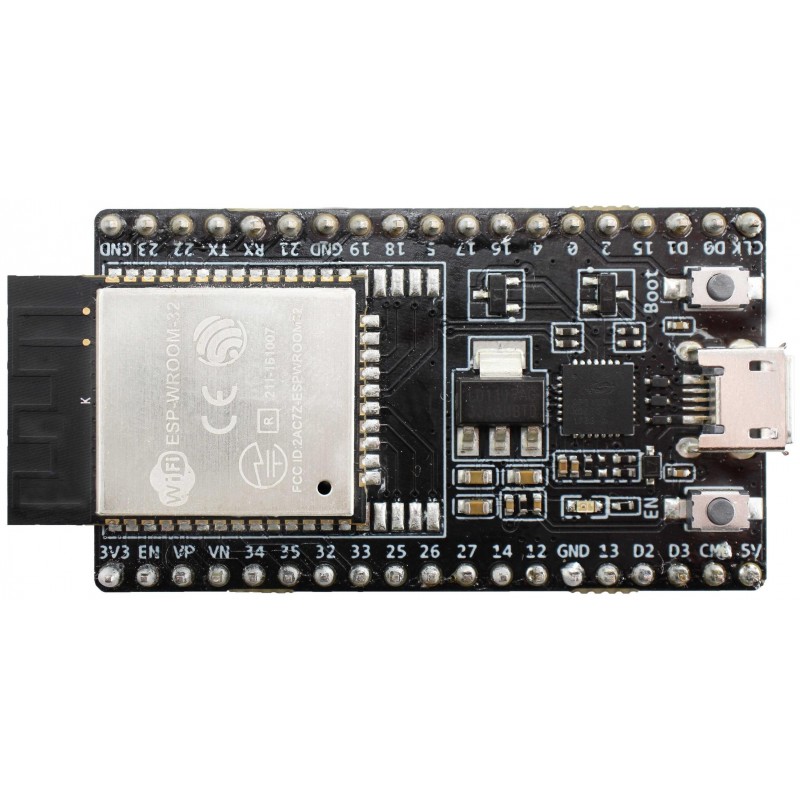

Процессорным ядром платы keyestudio ESP32 является модуль ESP32-WROOM-32D. ESP32-WROOM-32 – это универсальный модуль со встроенными интерфейсами Wi-Fi + BT + BLE и высокопроизводительным микроконтроллером. Модуль может использоваться в сетевых устройствах обработки данных и обслуживания датчиков . Ядром этого модуля является микроконтроллер ESP32-D0WDQ6, который является масштабируемым и адаптивным. Двумя ядрами ЦП можно управлять независимо индивидуально. ESP32 объединяет широкий спектр периферийных устройств, включая емкостный сенсорный датчик, датчик Холла, усилители с низким уровнем шума, SD-карту и интерфейсы Ethernet, высокоскоростные SDIO/SPI, UART, I2S и I2C и т. д.

Код производителя: KS0413

Модуль также содержит традиционный Bluetooth, Bluetooth с низким энергопотреблением и Wi-Fi для широкого спектра применений.

Ток сна чипа ESP32 составляет менее 5 мкА, что подходит для носимой электроники с батарейным питанием.

Модуль поддерживает скорость передачи данных до 150 Мбит/с; выходная мощность антенны 20 дБм для максимальной дальности беспроводной связи.

ESP32 объединяет широкий спектр периферийных устройств, включая емкостный сенсорный датчик, датчик Холла, усилители с низким уровнем шума, интерфейсы SD-карт, интерфейсы Ethernet, высокоскоростной SDIO/SPI, UART, I2S и I2C и т. Д.

Отличительные особенности:

Поддержка dual mode Bluetooth: «classic» и BLE
Скорость Wi-Fi: 802.11 b/g/n до 150 Мбит/с
поддержка режимов Wi-Fi: клиент, точка доступа, Sniffer, Wi-Fi Direct.
Минимальная чувствительность -98 dBm
Широкий диапазон рабочих температур: -40°C…+125°C
Энергопотребление до 20мкА (deep sleep mode)
Обновление ПО по воздуху
Объем памяти (SPI Flash): 4 МБайт
Технические характеристики:

Wi-Fi Стандарты: FCC/CE/IC/TELEC/KCC/SRRC/NCC
Протоколы: 802.11 b/g/n/d/e/i/k/r (802.11n до 150 Мбит/с)
A-MPDU и A-MSDU поддержка и поддержка защитного интервала в 0.4 сек
Частотный диапазон: 2.4 ~ 2.5 ГГц
Bluetooth Протоколы: Bluetooth v4.2 BR/EDR и BLE specification
Радио NZIF приемник с чувствительностью: -98 dBm
Передатчик: Class-1, class-2 и class-3 AFH
Аудио: CVSD и SBC
Аппаратные средства и интерфейсы: SD, UART, SPI, SDIO, I2C, LED PWM, Motor PWM, I2S, I2C, IR
GPIO, сенсорный датчик, ADC, DAC, LNA предусилитель
Датчики «на борту»: Hall sensor, температурный датчик
Генераторы: кварцевый 26 МГц и 32 кГц
Питание: 5 В
Рабочий ток (средний): 80 мА
Диапазон рабочих температур: -40°C ~ 85°C
Программное обеспечение: Режимы Wi-Fi Station/softAP/SoftAP+station/P2P
Защита: WPA/WPA2/WPA2-Enterprise/WPS
Шифрование: AES/RSA/ECC/SHA
Обновление ПО: UART / OTA (по сети) / загрузка и запись прошивки через хост
Разработка программ: Разработка облачных серверов / SDK для разработки кастомных прошивок
Сетевые протоколы: IPv4, IPv6, SSL, TCP/UDP/HTTP/FTP/MQTT
Пользовательские настройки: Набор инструкций AT, облачный сервер, приложение для Android / iOS
