Описание

1.Описание:
Это монофонический музыкальный дисплей. Светодиод на дисплее создаёт очень крутой эффект, воспроизводя музыку, поступающую с микрофона, регулируя автоматическую яркость и количество светодиодов.

2. Особенность:
1>. Динамический дисплей спектра
2>. Монофонический аудиовход
3>. Поддержка регулировки яркости

3. Параметр:
1>.Рабочее напряжение: 5~12 В постоянного тока
2>. Тип светодиода: 5 мм
3>. Тип входного напряжения: Пэды и Micro USB
4>.Цвет дисплея: 6 шт. зелёных; 6 шт. синих; 4 шт. жёлтых; 4 шт. красных
5>. Аудиовход: Моно
6>.Рабочая температура: -25℃~85℃
7>.Рабочая влажность: 5%~95% относительной влажности

4. Потенциометр:
Он используется для регулировки чувствительности входного аудиосигнала.

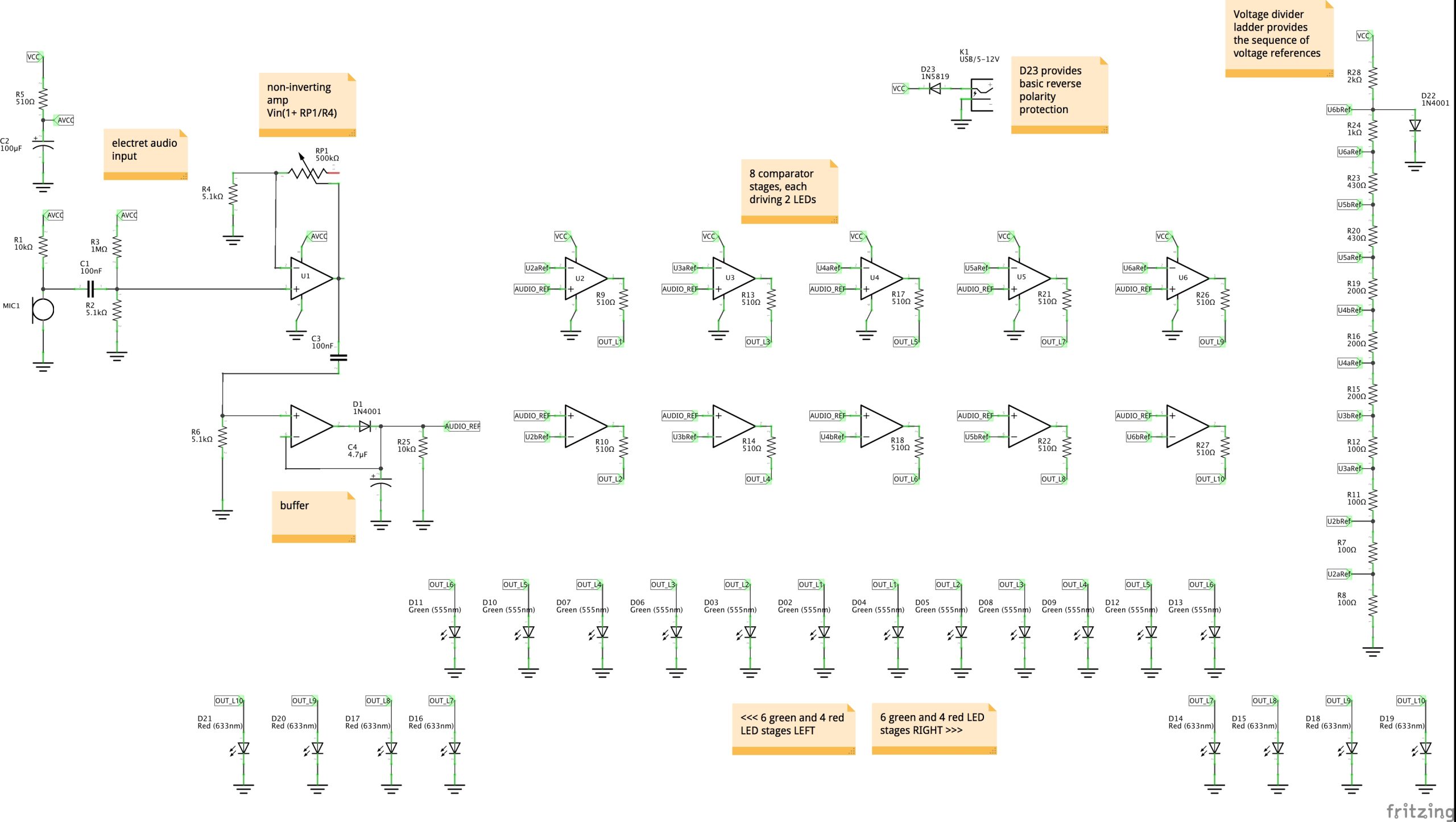

Краткое описание:

Электретный микрофон состоит из обычной входной схемы со смещением сигнала переменного тока, который подаётся на операционный усилитель LM358 (U1a), сконфигурированный как неинвертирующий усилитель с коэффициентом усиления (чувствительностью), установленным с помощью RP1
LM358 (U1b) буферизирует сигнал и выводит «опорный аудиосигнал»
опорный сигнал звука подаётся на 10 операционных усилителей, используемых в качестве компараторов для 10 дискретных уровней напряжения
10 дискретных уровней напряжения устанавливаются с помощью многоступенчатого делителя напряжения
каждый выход операционного усилителя управляет двумя светодиодами (левым и правым).
