Набор для сборки на NE555 и электронных компонентов, модуль для электрического пианино-органа, набор для сборки своими руками
Описание:

Этот самодельный продукт необходимо спаять и собрать самостоятельно.
Шкала звукоряда может воспроизводить разные звуки, а разным клавишам соответствуют разные шкалы.
Чтобы играть на электронном органе, нужно нажимать пальцами на разные клавиши, чтобы воспроизводить разные тональности.

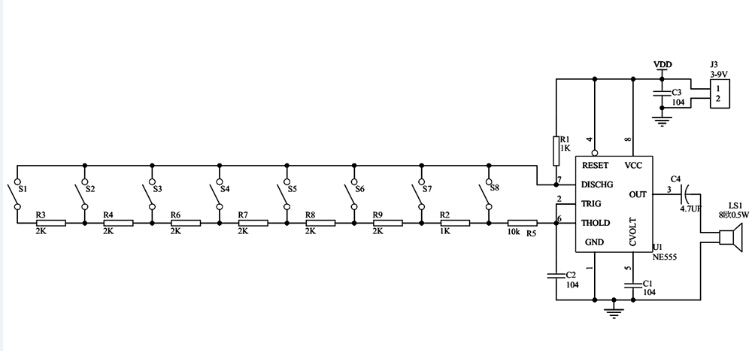

Принцип работы заключается в том, что схема IC555 подключена к генератору, частота колебаний которого определяется сопротивлением схемы (R1-R10), поэтому при нажатии на разные клавиши будут воспроизводиться разные звуки.

Параметры:
1>. Напряжение питания: DC3-12 В
2>. Размер печатной платы: длина 13,5 см * ширина 2,2 см

Характеристики:
1>. Это просто и практично, энергопотребление невелико, а схема управляется интегральной схемой. Компонентов немного, а схема проста и понятна.
2>. В процессе отладки вы глубже поймёте принцип работы схемы.

Component List:

NO. Component Name PCB Marker Parameter QTY
1 IC Socket U1 DIP-8 1
2 NE555 U1 DIP-8 1
3 KF301-2P Connector 1
4 Electrolytic Capacitor C4 4.7uF 1
5 Capacitor C1-C3 0.1uf 104 3
6 Metal Film Resistor R1,R2 1K 2
7 Metal Film Resistor R3,R4,R6-R9 2K 6
8 Metal Film Resistor R5 10K 1
9 Cable 5cm 2
10 Button S1-S8 12*12*7.3mm 8
11 Button Cap 8
12 Battery box AA*2 1
13 Speaker SP 8ohm 0.25W 5cm 1
14 PCB 22*135mm 1
