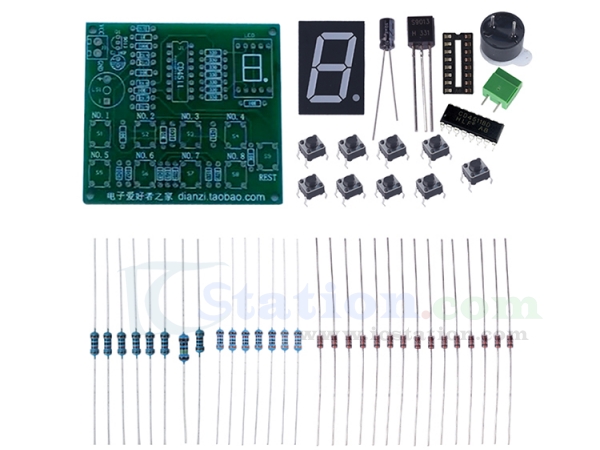

Набор для сборки 8-канального цифрового ретранслятора CD4511 8-битная плата для практики пайки

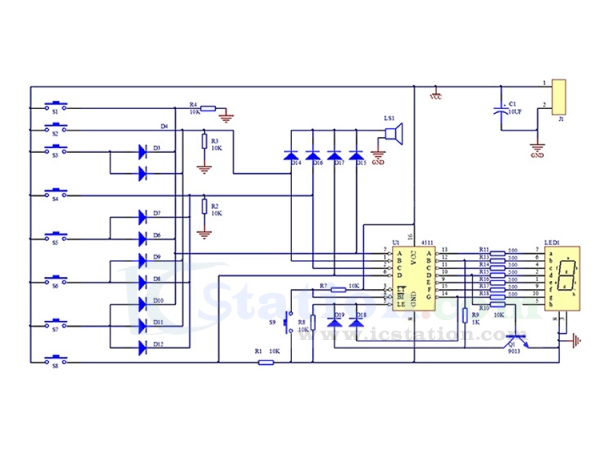

1.Описание:
Это 8-канальный автоответчик с 9 клавишами, 8 номерами автоответчика и 1 кнопкой сброса. После включения на дисплее автоответчика отображается 0 для начала ответа. Какая из 8 клавиш была нажата первой, на дисплее автоответчика сразу отображается номер первой нажатой клавиши, и дисплей блокируется, показывая, что ответ был успешным. Повторное нажатие других клавиш не приводит к успеху. Только нажав кнопку сброса и очистив трубку Nixie 0, можно начать новый раунд ответов. Нажмите кнопку, и раздастся звуковой сигнал.
2. Параметр:
1>.Рабочее напряжение: DC 4,5 В-5 В
2>. Функция ключа: S1-S8 – это клавиша ответа, а S9 – клавиша сброса
3>.Рабочая температура:-25 ℃ ~ 85 ℃
4>.Рабочая влажность: 5% ~ 95% относительной влажности
5>. Размер: 67 * 61 мм

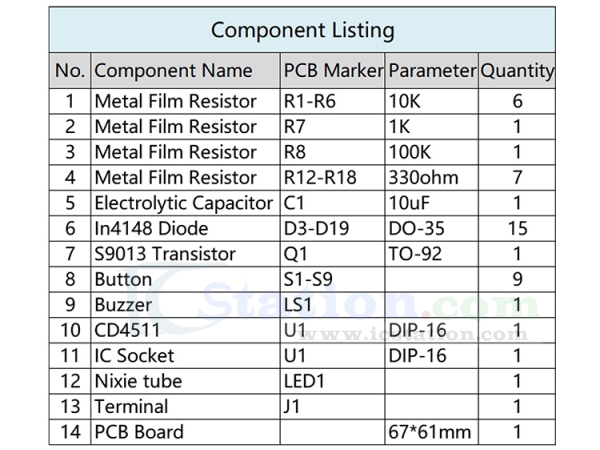

3. Распространенная проблема:
1>.Обратите внимание на значения сопротивления для сварки, которые должны соответствовать значениям на плате.
2>.Обратите внимание, что диод 1N4148 различает положительный и отрицательный электроды, при этом черная сторона соответствует стороне с горизонтальной полосой на плате, то есть отрицательному электроду.
3>.Длинный вывод электролитического конденсатора является положительным электродом, а зуммер — положительным электродом длинного вывода.
4>.Направление насечки на микросхеме и направление насечки на плате должны совпадать с направлением насечки, отмеченным на плате.
5>.Обратите внимание на направление трубки Nixie, десятичная точка должна быть внизу.
6>.Обратите внимание на положительные и отрицательные электроды для питания. VCC подключается к положительному электроду, GND подключается к отрицательному электроду, а напряжение постоянного тока составляет 4,5–5,5 В.
7>.Обратите внимание на проверку на наличие короткого замыкания при сварке и некачественной пайки.
