Опис

CA888 Tv Television 15–24-дюймовый монитор 300 В до 12/18 В, схема ремонта SMPS, универсальный силовой модуль

Модуль CA-888 используется в силовых каскадах ЖК-дисплеев. В неисправных схемах он обеспечивает управление трансформатором и формирование выходных напряжений. Используется для понижения входного напряжения 300 В до уровня 12–18 В.

На YouTube имеются видеоролики, посвящённые сборке этой платы. Лица, выполняющие эту операцию, связанную с высоким напряжением, должны обладать знаниями о подобных схемах. При ошибочных действиях может возникнуть угроза жизни или могут быть повреждены соответствующие схемы. Эта тема находится в сфере ответственности покупателя.

Особенности:

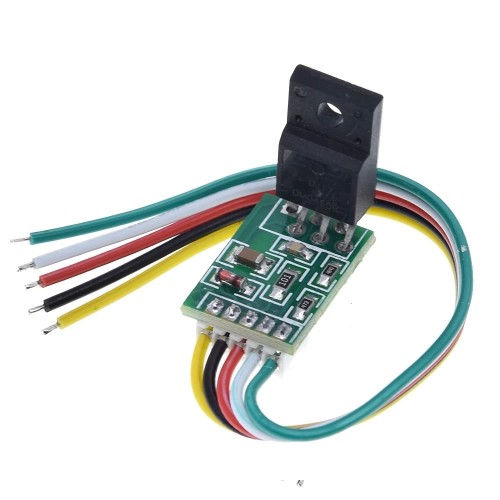

Модель: Интегрированный CA-888
Плата управления блоком питания ЖК-телевизора
Входное напряжение: 300 вольт
Выходное напряжение: 12/18 вольт
Совместимые размеры телевизоров: 15–24 дюйма.
Область применения: ЖК-монитор телевизора
Хорошее качество, длительное использование
Рабочая температура: -40°C / 80°C.
Длина кабеля: 10 см

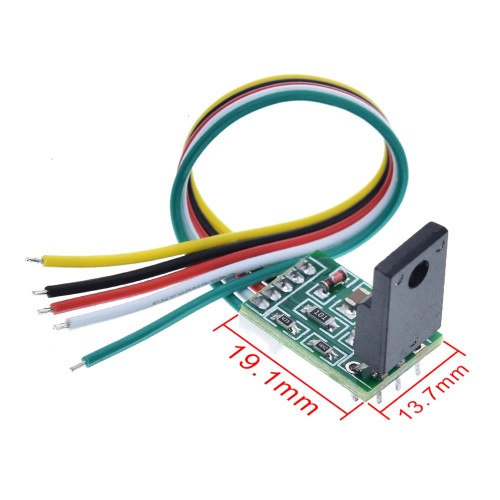

Размер продукта: 13,7 мм x 19,1 мм
Вес: 5,5 г

CA-888 используется для решения проблем с ремонтом блоков питания 15/24-дюймовых ЖК-мониторов. В блоках питания ЖК-телевизоров в основном наблюдаются проблемы с питанием, микросхемой, мощным ключом и сопротивлением выборки. Из‑за разнообразия моделей этих компонентов зачастую невозможно найти идентичные запасные части и выполнить ремонт. Преимущества этого модуля заключаются в простоте проводки, простоте установки, экономии времени, повышении успешности обслуживания и т. д. поднимает вопрос о разработке универсального модуля питания для пользователей, испытывающих проблемы с обслуживанием.

Инструкции и элементы управления:

Удаление микросхемы источника питания и переключателей: удалите микросхему источника питания и переключатели (MOS-трубку) с печатной платы.
Проверка конденсатора: проверьте конденсатор на 300 В и конденсатор в конце блока; если нет барабана (катушки), при первой замене оцените, есть ли проблема.
Окончательная проверка схемы: проверьте последнюю страницу; убедитесь, что нет короткого замыкания, рекламной платы или платы высокого напряжения.
Процесс подключения: Подключите модуль к соответствующей линии и тщательно убедитесь в отсутствии неправильного подключения; в случае неправильного подключения модуль может взорваться.
Монтаж: Установите модуль на исходное место радиатора; обеспечьте изоляцию и защиту от короткого замыкания.
Измерение мощности и напряжения: проверьте работоспособность измеренного напряжения после подачи питания. Если проблем нет, проверьте вторую причину, то есть соединения контактов.

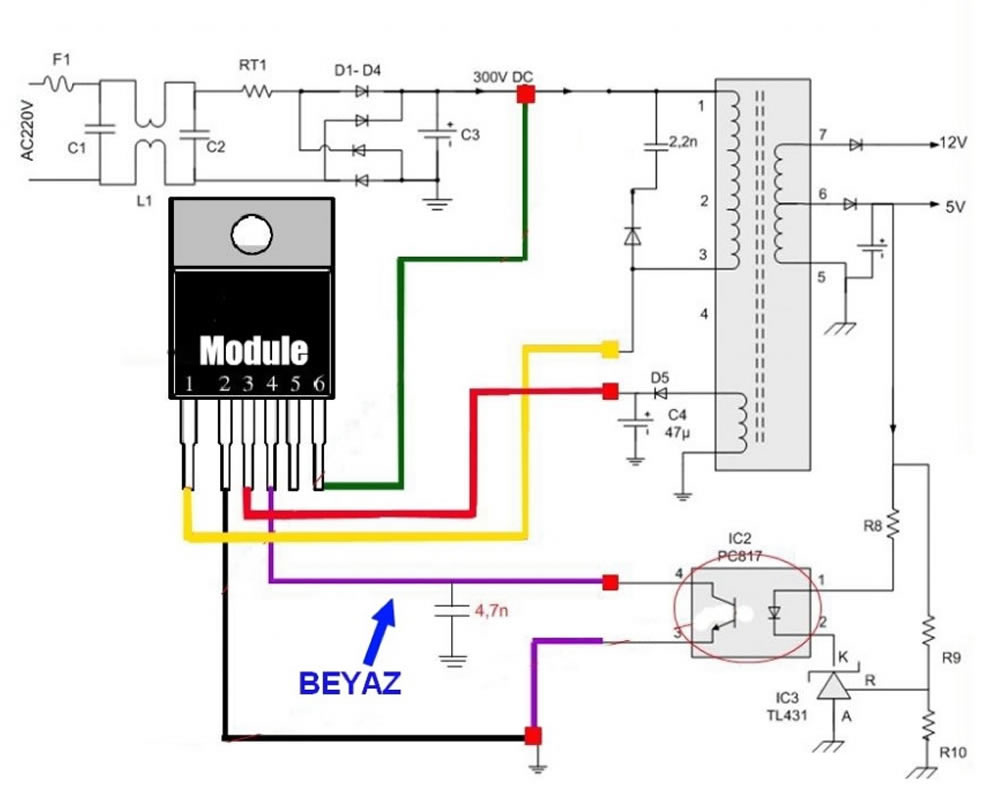

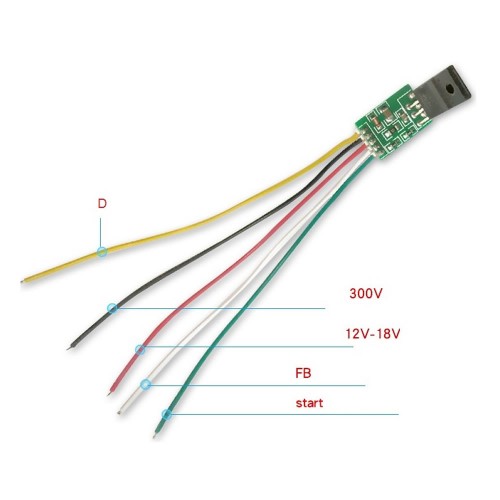

Описание кабеля:

Жёлтый: вывод стока, сторона управления питанием; вывод D (полярность) оригинального мощного MOS-источника питания. Обычно расположен в центре трубки кнопки питания.
Чёрный: GND, заземление модуля (300 В); затем отрицательный конденсатор, подключённый непосредственно к большому фильтрующему конденсатору на той же линии.
Красный: VCC, питание модуля; затем выпрямительный конденсатор подключается к положительной стороне на клемме обратной связи обмотки. Обеспечивается непрерывное питание; допуск по напряжению находится в диапазоне примерно 12–18 %.
Белый: FB (обратная связь по напряжению); подключен к 4-ногомному оптическому изолирующему устройству. Пожалуйста, проверьте нагрев 3-й ножки оптических изолирующих устройств; если наблюдается нагрев, оптические изолирующие устройства должны рассматриваться отдельно от горячего заземления.
Зелёный: вывод запуска; за ним следует положительная клемма конденсатора +300 В.

Его можно заменить следующими частями

203D6.230D6 NCP1203D60R2G 203X6
LD7552BN LD7575SI LD7575GS LD7575 LD LD575 LD7575
OB2268.OB2269
3842.3843.3844.3845
EA1530.EA1532 TEA1507 TEA1522
DAP8A DAP08
1200AP40 1200AP60 1200AP100 1203P60 1203P100
FAN7601.FAN7530 FA5511 FAN6961 FA5500
L6562D.DM0365R 5H0165R DM0365R 0665 0265
NCP1271 NCP1270 NCP1653
2AS01.2BS01 FSQ100
