Описание

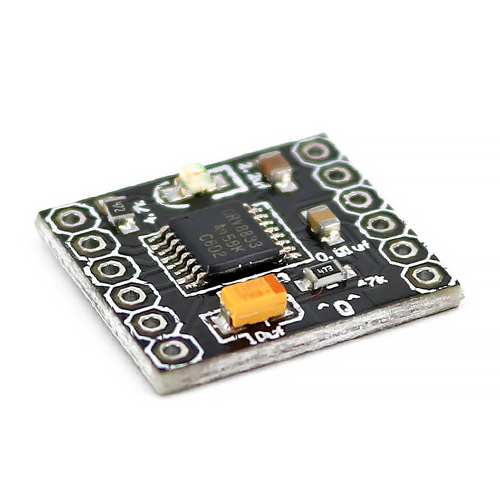

Модуль управления коллекторными двигателями на основе микросхемы DRV8833. Драйвер представляет из себя два H-моста, способные управлять 2-мя (или одним, при объединении) коллекторными моторами или одним шаговым двигателем. Два канала управления с заявленным током 1,5 А. (рекомендуемый ток 1,2А на канал) и высоким рабочим напряжением 2,7…10,8 В. Плата идеально подходит для работы с небольшими маломощными электродвигателями. Технические характеристики Количество каналов: 2 Двойной H-мост позволяет управлять двумя двигателями постоянного тока или одним шаговым Рабочее напряжение: 2,7-10,8 В Выходной ток: 1,2 A (макс. 1,5 А) на двигатель Выводы могут быть соединены параллельно для увеличения тока до 2,4 A (пиковый 3 A) для управления одним двигателем Входное напряжение: 3-6 В Блокировка питания при падении напряжения и защита от перегрева и перегрузки по току Частота Шим: 50 кГц

Совместимость входа: TTL / CMOS
Напряжение питания: 2.7 — 10.8 В
Нагрузка до: 1.2 А (1.5 А пик.)
Защита: Термо, низкое напряжение
Габаритные размеры размеры (ДхШхВ): 18 х 15 х 3 мм.
Вес: 2 г.
